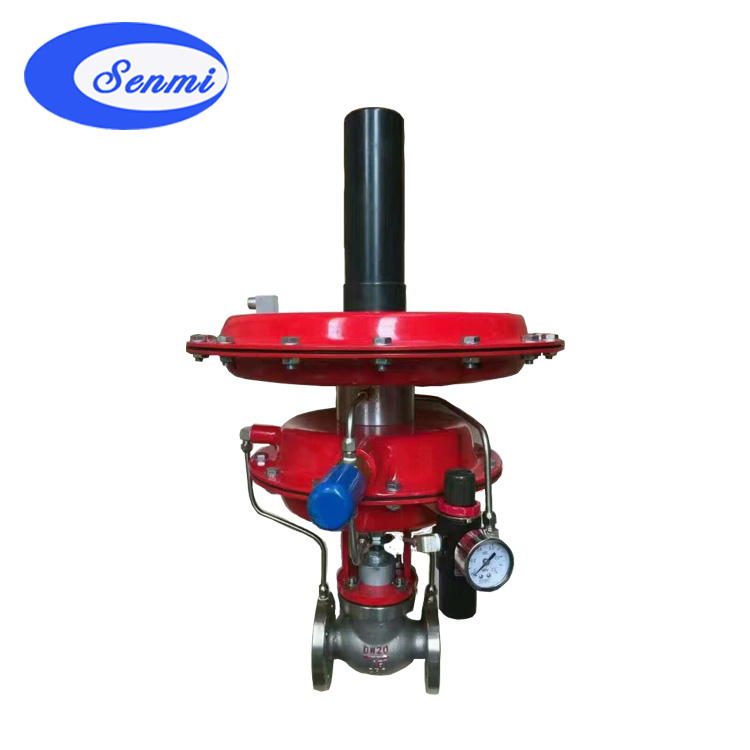

自力式氮封调节阀主要由快速泄放阀和自力式微压调节阀,以及压力弹簧、指挥器、脉冲管等相关部件组成,主要用于保持容器顶部保护气体(一般为氮气 ) 的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发,被氧化,以及容器的安全,特别适用于各类大型储罐的气封保护系统。 自力式氮封阀 具有节能、动作灵敏、运行可靠、操作与维修方便等特点,广泛应用于石油、化工等行业。自力式氮封阀无需外部能源,利用管道自身压力即可进行调节,能在无电、无气的场合工作,既方便又节约能源,降低成本。 自力式氮封阀 参数:
技术参数和性能
公称通径
Dn20 、 25 、 32 、 40 、 50 、 65 、 80 、 100mm
公称压力
PN1.6 、 4.0MPa
法兰标准
JB/T79.1-94 、 79.2-94 等
阀体材料
铸钢、不锈钢
阀体型式
单座 (P) 、双座 (N) 、套筒 (M)
阀芯材料
硬密封:不锈钢
软密封:不锈钢镶嵌橡胶圈
阀杆材料
不锈钢 (1Cr18ni9Ti 、 1Cr18Ni12MoTi)
压力平衡
不锈钢波纹管
流量特性
快开
使用温度
-20-80 ℃ -20-350 ℃
自力式氮封阀 工作原理:
当储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。当微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为 0.1Mpa 压力以下,现场压力较高,必须安装 ZZYP 型压力调节阀将压力调节阀将压力降低至 0.1Mpa 以下才可使用。公称压力 0.1Mpa ,压力可按分段设定,从 0.5Kpa 至 66 Kpa 以下,介质温度温度 ≤80 ℃ 。 自力式氮封阀 结构组成:
结构组成
1
2
3
4
5
6
7
8
9
10
11
