给水回转式调节阀|给水专用调节阀

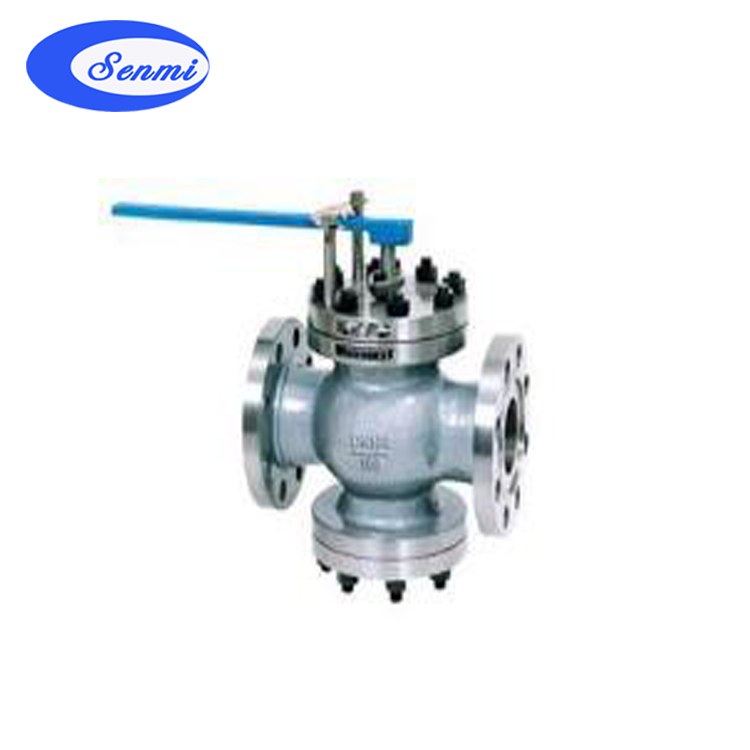

给水回转式调节阀T40H由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小，从而实现调节流量的目的。调节阀的启闭角度为60。，由安装在调节阀上方的开度指示板来指示。介质温度：0～170℃。给水回转式调节阀,回转式调节阀,调节阀。

给水回转式调节阀主要零件材料：

零件名称	阀体	阀盖	阀座、阀瓣、阀杆
主要材料	灰铸铁、铸钢	灰铸铁、铸钢	不锈钢

产品大类有角式截止阀、直角阀、Y型截止阀、美标、国标旋塞阀、减压阀、调节阀、减温减压装置(油田使用)高压集成配水装置、核电站阀门、保温夹套阀及各类特殊专用阀门约600多个品种规格。采用标准除国际标准、行业标准外，还采用美国API、ASME、日本JIS、英国BS、德国DIN等国际先进标准。公称通径：15mm-500mm，公称压力：0.6-320Mpa,使用温度-196℃~760℃，可按用户需要分别采用手动、电动、气动、手气液联动等驱动方式。可分别选用碳钢、不锈钢、耐热钢、优质合金钢等各种材质。还承制各种特殊规格及进口装置配套阀门。所制造的阀门广泛应该于石油化工、机械、矿山冶金、造船、火电、核电、制药、军工、航天、天然气、科研等领域，还远销国外。

T40H给水回转式调节阀主要零件材料

型号	工作压力(MPa)	适用温度(℃)	适用介质	材料
				阀体、阀盖	阀座、阀瓣、阀杆
T40H-16	1.6	≤200	水、油等	灰铸铁	不锈钢
T40H-25	2.5	≤450		铸钢
T40H-40	4.0
T40H-64	6.4
T40H-100	10.0

T40H给水回转式调节阀主要外形尺寸(法兰尺寸按JB／T79—94标准)

公称压力	尺寸(mm)
(MPa)	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
1 6	H	180	200	205	210	230	230	250	250	290	300	325	330	450
1 6	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
2 5	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
4 0	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
6 4	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
	L	180	200			300	315	380	400		450
	L1	180	200			280		380	4700		414
10 0	H	150	165			240		270	280		360
10 0	H1	105	115			130		190	190		250

T40H给水回转式调节阀JB标准法兰主要连接尺寸

公称通径DN	连接尺寸
	PN1.6MPa					PN2.5MPa					PN4.0MPa
	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	95	65	4-14	45	14	95	65	4-14	45	16	95	65	4-14	40	16
20	105	75	4-14	55	14	105	75	4-14	55	16	105	75	4-14	51	16
25	115	85	4-14	65	14	115	85	4-14	65	16	115	85	4-14	58	16
32	135	100	4-18	78	16	135	100	4-18	78	18	135	100	4-18	66	18
40	145	110	4-18	85	16	145	110	4-18	85	18	145	110	4-18	76	18
50	160	125	4-18	100	16	160	125	4-18	100	20	160	125	4-18	88	20
65	180	145	4-18	120	18	180	145	8-18	120	22	180	145	8-18	110	22
80	195	160	8-18	135	20	195	160	8-18	135	22	195	160	8-18	121	22
100	215	180	8-18	155	20	230	190	8-23	160	24	230	190	8-23	150	24
125	245	210	8-18	185	22	270	220	8-25	188	20	270	220	8-25	176	28
150	280	240	8-23	210	24	300	250	8-25	218	30	300	250	8-25	204	30
200	335	295	12-23	265	26	360	310	12-25	278	34	375	320	12-30	260	38
250	405	355	12-25	320	30	425	370	12-30	332	36	445	385	12-34	313	42
300	460	410	12-25	375	30	485	430	16-30	390	40	510	450	16-34	364	46
350	520	470	16-25	435	34	550	490	16-34	448	44	570	510	16-34	422	52
400	580	525	16-30	485	36	610	550	16-34	505	48	585	585	16-41	474	58
500	705	650	20-34	608	44	730	660	20-41	610	52	670	670	20-48	576	62

SENMI调节阀产品订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

4.本厂可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.彬米阀门生产的各类调节阀产品均可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.彬米阀门厂所有产品质保时间为：客户正式安装使用12个月之内。
