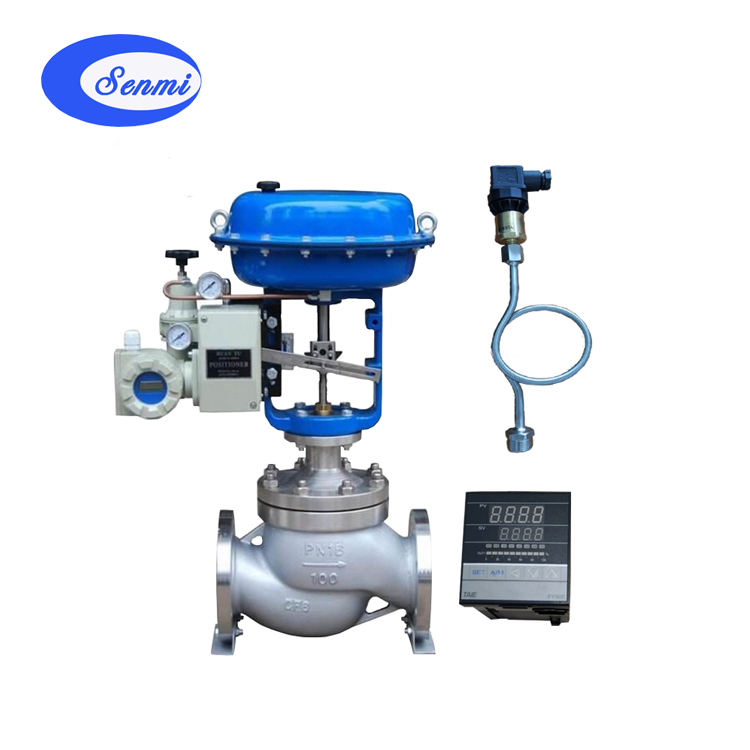

SMZJYP气动压力调节阀 是一种压力平衡式调节阀,采用笼式套筒导向、双密封结构,配用多弹簧气动薄膜执行机构,执行机构高度低、重量轻、装备简便。 气动压力调节阀 阀芯采用笼式套筒阀芯,将气源压力变换为阀芯的直线位移,自动的控制调节阀开度,达到对管道内流体的压力连续调节。气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。
气动压力调节阀主要技术参数阀体
阀体形式
直通铸造球型阀
公称通径
DN20~300mm
公称压力
PN1.6、2.5、4.0、6.4MPa
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式
标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内件
阀芯形式
笼式套筒型阀芯
流量特性
线性、等百分比
气动压力调节阀执行机构及附件、作用形式
执行器型式
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-22
ZHA/B-23
ZHAB-34
ZHA/B-45
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
25
40
40、60
100
弹簧范围(KPa)
20~100(标准)、20-60、60-100、40-200、80-240
膜片材料
丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
主要零件材料及结构图
1
阀体
WCB
CF8
CF8M
CF3M
2
垫片
PTFE/金属石墨垫片
3
阀笼
304
316
316L
4
阀芯
5
导向套
6
阀盖
7
阀杆
8
填料
PTFE/柔性石墨
9
弹簧
65Mn
10
螺母
气动压力调节阀主要性能指标
项目
不带定位器
带定位器
基本误差%
±5.0
±1.0
回差%
≤3.0
≤1.0
死区%
≤0.4
始终点偏差%
气开
始点
±2.5
气关
终点
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30:1
额定流量系数Kv、额定行程、配用执行器型号
公称通径 DN(mm)
20
32
50
65
80
125
150
200
250
300
阀座直径 dN(mm)
额定流量系数KV
直线
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
等百分
6.3
16
63
155
370
580
1300
额定行程(mm)
60
配用执行器型号
ZHA/B-34
主要外形及连接尺寸
L
PN16/25
181
184
222
254
276
298
352
410
451
550
640
880
PN40
194
197
235
267
292
317
368
425
473
760
910
PN64
206
210
251
286
311
337
394
508
670
810
950
H
52.5
57.5
75
85.5
92.5
142.5
158
170
195
230
82.5
117.5
167.5
187.5
205
245
85
90
102.5
107.5
172.5
207.5
260
H1
132
179
214
221
234
270
294
331
390
450
H2
380
510
650
H3
180
236
310
L1
280
475
A
282
360
470
C
220
320
400
SENMI专业生产气动压力调节阀,气动比例调节阀,智能气动调节阀,蒸汽压力调节阀,导热油压力调节阀等压力调节阀,所产气动压力调节阀,气动比例调节阀,智能气动调节阀,蒸汽压力调节阀,导热油压力调节阀质量上乘,价格合理,欢迎来电咨询!
