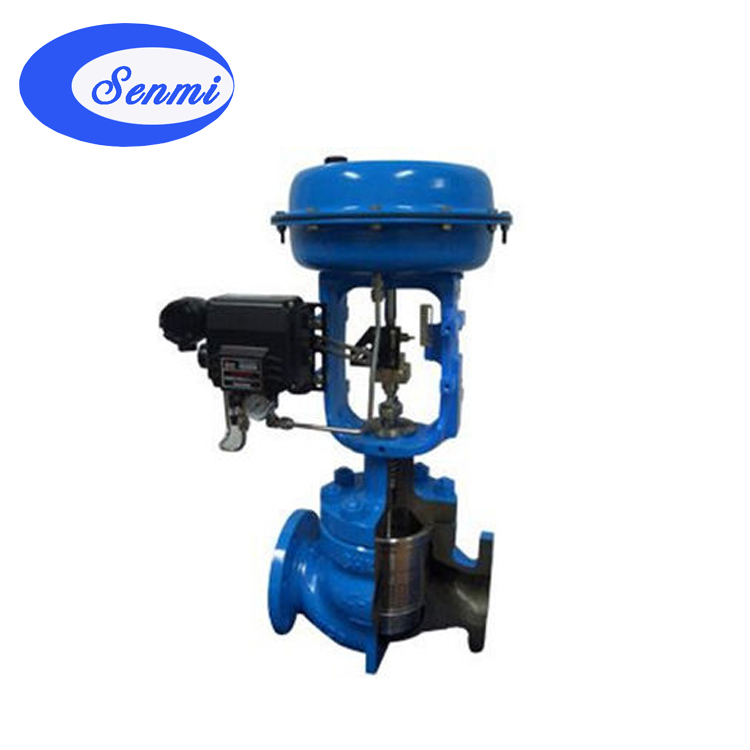

一、气动隔膜调节阀 概述ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。 二、气动隔膜调节阀 产品特点采用轻型执行机构,高度及重量均可减小30%。 阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。 阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。 流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。
三、气动隔膜调节阀 主要零件材料
阀体:HT200、ZG230~450或下述材质衬里 隔膜:丁荃胶、天然胶、聚四氟乙烯波纹 薄膜:丁腈橡胶夹增强涤纶织物 弹簧:60S12Mn 阀体衬里材质及适用范围
五、气动隔膜调节阀 主要技术参数
六、气动隔膜调节阀 执行机构主要技术参数
七、气动隔膜调节阀 主要性能指标
八、气动隔膜调节阀 允许压差
九、气动隔膜调节阀 外形安装尺寸
