自力式流量调节阀|自动流量调节阀
一、自力式流量调节阀 概述
自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。
该产品由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品。

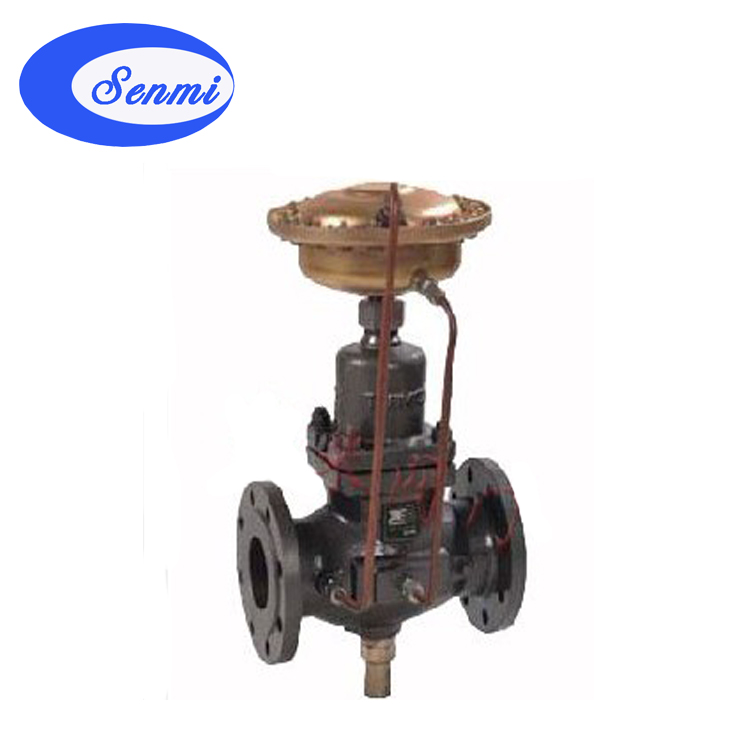

自力式流量调节阀
指挥器操作型压力控制阀
二、自力式流量调节阀 主要特点
无需外加驱动能源的节能型自控系统．设备费用低； 结构简单．维护工作量小； 设定点可调且范围宽．杉米阀门便于用户在设定范围内连续调整流量； 指挥操作型较直接作用型动态响应快。精度高,可调比大； 阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
三、自力式流量调节阀 主要技术参数
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
额定流量系数Kvs
4
6.3
8
16
160
280
320
400
公称压力MPa
1.6；4.0
有效压力下最大流量(m3/h)
0.02MPa
1.5
2.5
3.5
5.5
9.0
14
22
36
55
70
180
0.05 MPa
12
85
110
-
噪音衡量系数Z值
0.6
0.55
0.5
0.45
0.4
0.35
0.3
0.2
最高工作温度 ℃
≤140
硬密封配隔离罐≤200
配隔离罐 加长件≤200
压力平衡元件
波纹管
滚动膜片
法兰标准
ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材质
铸铁；铸钢；铸不锈钢
阀芯材质
不锈钢,软密封为不锈钢镶嵌橡胶圈
最高工作压力
公称压力(注意△Pmax及工作压力与工作温度的关系)
四、自力式流量调节阀 性能指标
控制精度
±5％
允许泄漏量(在规定试验条件下)
软密封
4×10-4额定容量
硬密封
DN15～50
DN65～125
DN150～250
10气泡/min
20气泡/min
40气泡/min
五、自力式流量调节阀 允许压差
最大允许压差△P(MPa)
PN16
1.6
1.2
1.0
PN40
2.0
六、自力式流量调节阀 外形尺寸
L mm
130
230
290
310
350
480
600
730
B mm
121
212
238
240
275
380
295
325
372
φR mm
263
H mm
520
约重(kg)
21
23
24
27
31
47
74
93
118
178
261
