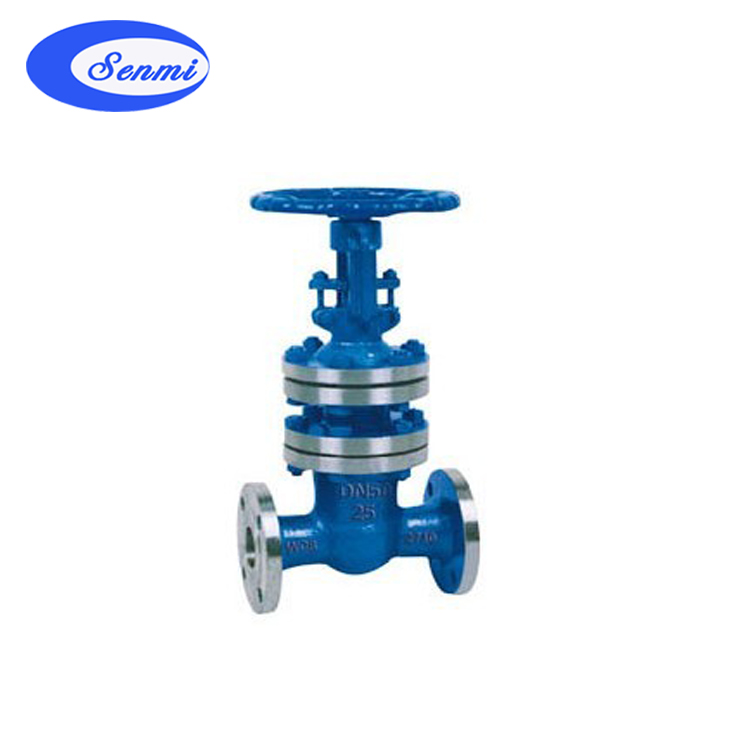

一、波纹管密封闸阀 产品概述
波纹管密封闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。波纹管闸阀只适用于全开和全关,不允许作调节和节流。本类阀门在管道中一般应当水平安装。 WZ40H波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统,特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管密封闸阀
二、波纹管密封闸阀 应用规范
设计与制造
结构长度
连接法兰
试验与检验
API600、 GB12234
ANSI B16.10、 GB12221
ANSI B16.5、 JB/T74~90、 GB9112~9124、 HG20592~20635、 SH3406
API598、 JB/T9092
三、波纹管密封闸阀 主要零件材质及适用范围
适用范围
适用介质
蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等
适用温度
-20——350℃
采用标准
制造标准:DIN3356
检验试验标准:DIN3230
结构长度标准:DIN3202
对焊口标准:DIN3239
法兰标准:DIN2543-2545
材 质
阀 体
阀 盖
阀 杆
阀 瓣
密 封 面
填 料
WCB
13Gr
2Gr
柔性石墨
304
CF8
316
CF8M
304L
CF3
316L
特 点
波纹管密封阀杆
双层、三层波纹管
双重密封
无升降手轮
位置指示
维修方便
四、波纹管密封闸阀 订货须知
订货时请填写《规格书》或注明以下内容: 1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。 2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购; 3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
SENMI阀门专业生产波纹管密封闸阀系列产品,欢迎来电咨询产波纹管闸阀产品详细信息.我们将竭诚为您提供优质的服务!
