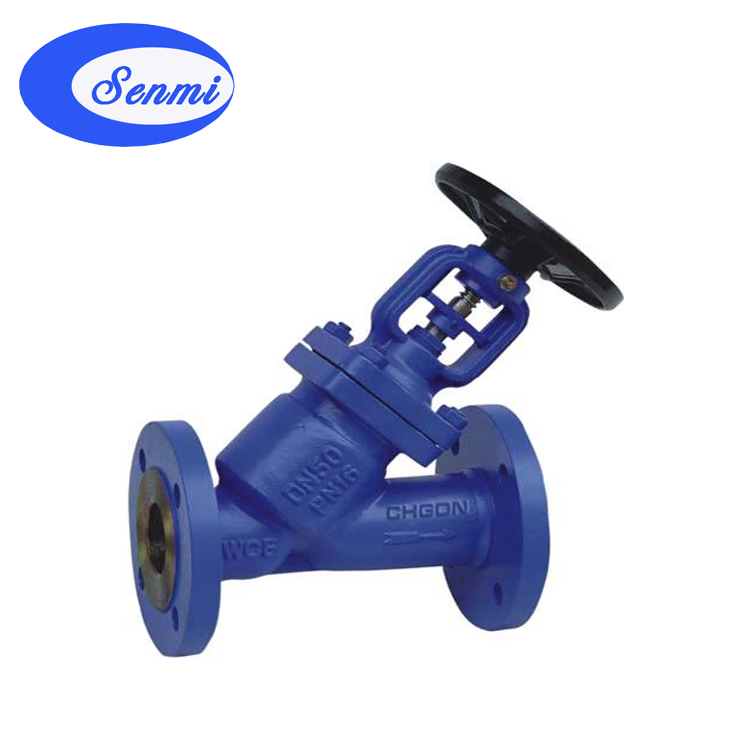

波纹管截止阀
WJ41H波纹管截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。
产品介绍
产品介绍
产品案例
售后服务
企业介绍
一、波纹管截止阀产品概述
WJ41H
波纹管截止阀
是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。
波纹管截止阀
广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
WJ41H
、
WJ41W
型
PN16~PN40
波纹管截止阀适用于工作压力
1.6~4.0MPa
，工作温度
-29
～
350
℃
的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。
WJ41H
波纹管截止阀
WJ41H
波纹管截止阀
二、波纹管截止阀
产品特点
1
、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计(波纹管
+
填料)，保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2
、密封面堆焊
Co
基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3
、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
三、波纹管截止阀
技术规范
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12235
结构长度
GB12221
连接法兰
GB9113
、
JB/T79
、
HG20596
试验和检验
JB/T 9092
、
GB/T13927
四、波纹管截止阀
主要零件材料
序号
名称
材质
1
阀体
WCB
、
WC6
、
WC9
、
C5 CF8
、
CF8M
、
CF3
、
CF3M
2
阀瓣
25
、
1Cr13
、
2Cr13 1Cr18Ni9Ti
、
0Cr18Ni12Mo2Ti 20Cr1Mo1V
、
25Cr2MoV
3
轴销
25
、
1Cr13
、
2Cr13 1Cr18Ni9Ti
、
0Cr18Ni12Mo2Ti 20Cr1Mo1V
、
25Cr2MoV
4
阀杆
25
、
1Cr13
、
2Cr13 1Cr18Ni9Ti
、
0Cr18Ni12Mo2Ti 20Cr1Mo1V
、
25Cr2MoV
5
波纹管组件
1Cr18Ni9Ti
、
304
、
316
、
304L
、
316L
6
垫片
柔性石墨
+
不锈钢、
PTFE
7
阀盖
WCB
、
WC6
、
WC9
、
C5 CF8
、
CF8M
、
CF3
、
CF3M
8
双头螺栓
0Cr18Ni9Ti
、
0Cr18Ni12Mo2Ti
35CrMoV
、
25Cr2MoV
9
六角螺母
0Cr18Ni9Ti
、
0Cr18Ni12Mo2Ti
35CrMoV
、
25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB
、
WC6
、
WC9
、
C5 CF8
、
CF8M
、
CF3
、
CF3M
12
阀杆螺母
铜合金
13
手轮
WCB
、
QT400-18
型号
GWJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
(Kg)
5
5
5.5
11
13.5
19
26
36
46
74
102
168
270
420
620
波纹管截止阀
订货须知
订货时请填写《规格书》或注明以下内容：
1
、若订货前未选定型号，请向我们提供使用参数
:1.
公称通径，
2.
流体性质(包括公称压力、温度、粘度或酸碱性)，
3.
阀体、阀芯材料。
2
、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3
、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米公司专业生产波纹管截止阀系列产品
,
欢迎来电咨询波纹管密封截止阀产品详细信息
.
我们将竭诚为您提供优质的服务！
