H76W/H 对夹式双瓣止回阀
H76W/H 蝶式止回阀
一、对夹式双瓣止回阀 产品概述
SENMI阀门公司生产的 对夹式双瓣止回阀 也成为蝶式止回阀，对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

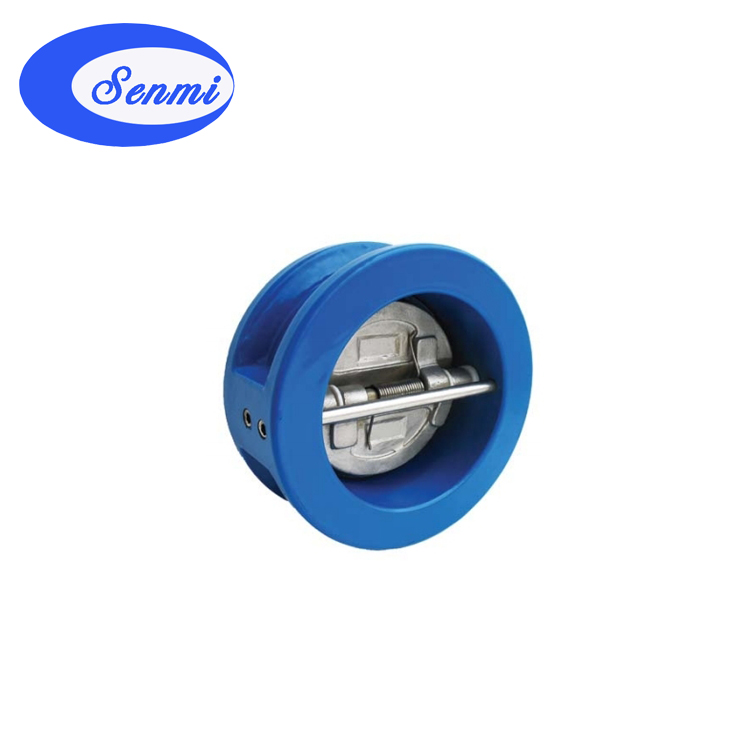

对夹双瓣止回阀 ( 蝶式止回阀 )
对夹双瓣止回阀 ( 结构图 )
二、对夹式双瓣止回阀 主要技术参数
公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
1.0
1.6
2.5
4.0
试验压力 Ps(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4
适用介质
水、蒸汽、油品、污水、酸碱类
适用温度
橡胶密封面( X ) -20 ℃ ~120 ℃ 合金钢密封面( H )主体碳钢 -29 ℃ ~425 ℃ 不锈钢主体用于酸类介质 -29 ℃ ~200 ℃
三、对夹式双瓣止回阀 主要零件材料
名称
材料
阀体
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板
阀杆
碳钢、 2Cr13 、不锈钢、铬镍钼钛钢
密封圈
橡胶、不锈钢、合金钢
弹簧
60Si2Mn 、 3Cr13 、 17-7PH 、 INCONEL
四、对夹式双瓣止回阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)， 3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
