H41F46/H41F46 衬氟止回阀
H41X/H41X 衬胶止回阀
一、衬胶、衬氟止回阀 产品概述
1 、旋启式止回阀 主要型号有:全衬里 H44F46/H44X 与 H74F46 单瓣旋启式系列和 H76F46/H76X 型双瓣旋启式系列,它们的结构形式为:阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠,另外, H72F46/H72X 和 H76F46/H76X 型止回阀的特点是:除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。 2 、升降立式止回阀 主要型号有全衬里 H40F46/H40X 型, H42F46/H42X 和 H72F46/H72X 升降立式止回阀,其中 H40F46/H40X 是一种新型结构,阀瓣为半球型,它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。 3 、升降式止回阀 主要型号有:全衬里 H41F46/H41X 直通升降式止回阀,其结构特点是:衬氟阀瓣垂直于阀体进、出口轴线作升降运动。

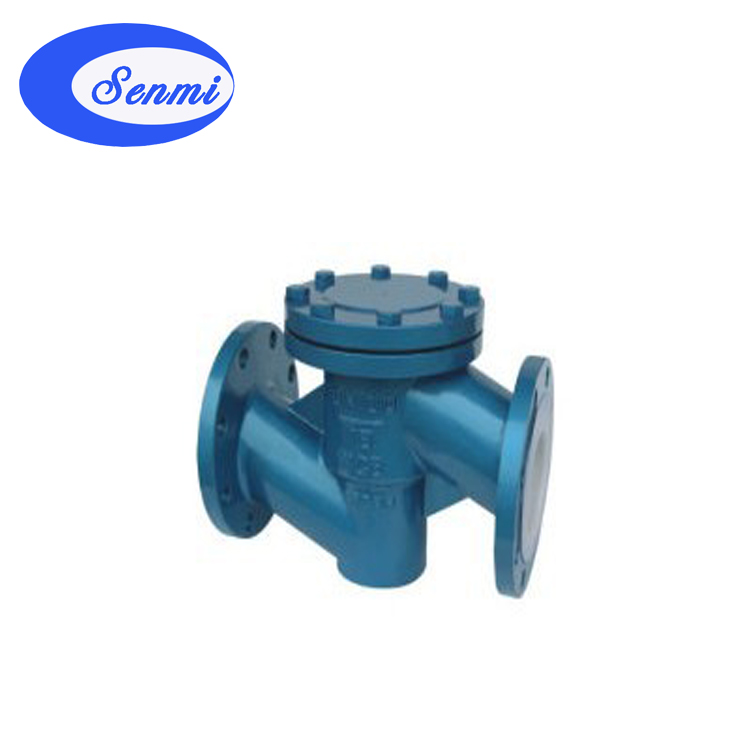

H41F46 衬氟止回阀
H4X 衬胶止回阀
二、衬胶、衬氟止回阀 主要技术规范
设计标准
GB12236
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
三、衬胶、衬氟止回阀 主要零件材料
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
阀体 / 阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
衬里 / 阀座
PTFE(F4) 、 PCTFE(F3) 、 FEP(F46) 、 PFA( 可溶 F4)
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
螺母
45
0Cr18Ni9
四、衬胶、衬氟止回阀 订货须知
订货时请填写《规格书》或注明以下内容: 1 、若订货前未选定型号,请向我们提供使用参数 :1. 公称通径, 2. 流体性质(包括公称压力、温度、粘度或酸碱性), 3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购; 3 、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
SENMI公司专业生产衬胶止回阀系列产品 , 欢迎来电咨询衬氟止回阀产品详细信息 . 我们将竭诚为您提供优质的服务!
