YK43F/H 活塞式气体减压阀
一、活塞式气体减压阀 产品概述
本系列 气体减压阀 属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 气体 减压阀 属通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 活塞式气体减压阀 属主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

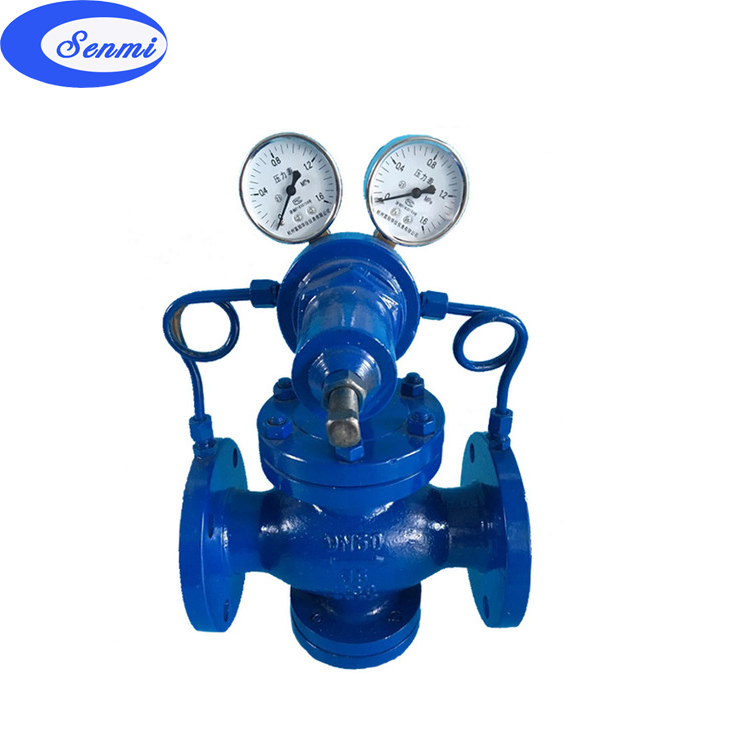

活塞式气体减压阀
活塞式气体减压阀 ( 大口径 )
二、活塞式气体减压阀 主要技术参数及性能
公称压力 (Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力 (Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力 (Mpa)
高进口压力 (Mpa)
出口压力范围 (Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-4.5
压力特性偏差 (Mpa) △ P2P
GB12246-1989
流量特性偏差 (Mpa)P2G
小压差 (Mpa)
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F( 聚四氟乙稀 / 橡胶 ) ： O 渗漏 Y( 硬密封 ) ：按 GB12245-1989
三、活塞式气体减压阀 额定流量系数
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
4
6.5
9
16
36
64
140
570
780
1020
1500
四、活塞式气体减压阀 主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB/FCB*
阀座 阀盘
2Cr13/304*
缸套
2Cr13/25( 镀硬铬 )/304*
活塞
2Cr13/ 铜合金 / 铜合金 *
活塞环
合金铸铁 / 对位聚苯 *
导阀座 导阀杆
膜片
1Cr18Ni9Ti
主阀 导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫 (X/F/Y)
橡胶 / 聚四氟乙稀 / 硬质合金
导阀体 导阀盖
25/304*
五、活塞式气体减压阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)， 3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米阀门专业生产活塞式气体减压阀系列产品 , 欢迎来电咨询气体减压阀产品详细信息 . 我们将竭诚为您提供优质的服务！
