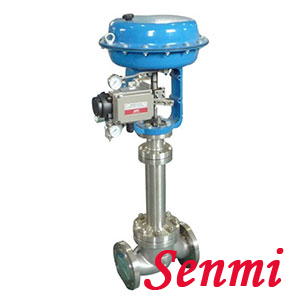

气动单座调节阀概述
DHTS电动单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-l-1976标准。调节阀的泄漏量符合ANSI  Bl6.104标准。 产品符合GB/T4213-92、JB/T7387-94。
气动单座调节阀阀体
型    式：直通单座铸造球型阀
公称通径：32、40、50、65、80、100、125、150、200、250mm
公称压力：ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法兰标准：JIS、JB、ANSI、HG等
焊接连接：嵌接焊SW(40~50mm)      对接焊BW(65~200mm)
材    料：铸钢、CrMo钢、铸不锈钢、钛、哈氏合金等耐腐蚀合金
上 阀 盖：常温型P        -17~+230℃；
          伸长I型EI      -45~+566℃；
          伸长I型EI      -100~-45℃       -196~-100℃
          注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
气动单座调节阀阀内组件
阀芯型式：单座柱塞型阀型
流量特性：高容量流量特性      金属密封      等百分比特性(%C)和线性特性(LC)
流量特性：高容量流量特性      软密封         等百分比特性(%T)和线性特性(LT)
流量特性：高精度流量特性      金属密封      等百分比特性(%CF)和线性特性(LCF)
流量特性：高精度流量特性      软密封         等百分比特性(%TF)和线性特性(LTF)
注：关于聚四氟乙烯阀座的工作温度和压差，请参考图3
材    料：不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
 注：司太莱堆焊的适用范围，参考图4

气动压力调节阀主要性能指标

额定流量系数Kv、额定行程、配用执行器型号
