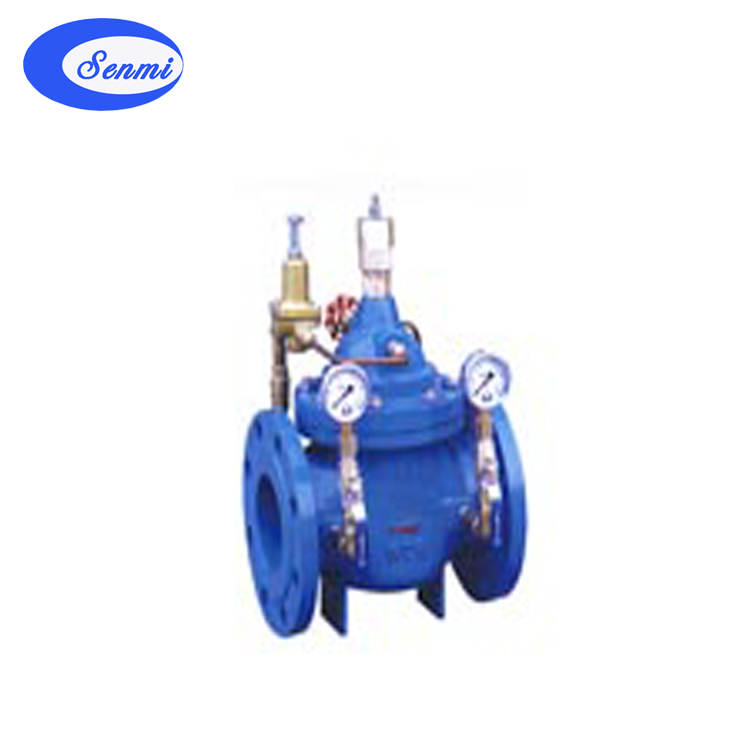

400X流量控制阀
结构图 (1、小球阀 2、导阀 3、流量调节器 4、针阀)
一、400X流量控制阀 产品概述
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。 400X流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。 400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、400X流量控制阀 工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
三、400X流量控制阀 主要技术参数
公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
出口可调压力(MPa)
压力特性△P2P1
流量特性△P2P1
适用介质
介质温度(℃)
1.0
1.5
1.1
0.09-0.8
P2×8%
P2×15%
水
0-80
1.6
2.4
1.76
0.10-1.2
P2×10%
P2×20%
2.5
3.75
2.75
0.15-1.6
P2×12%
P2×25%
四、400X流量控制阀 主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
球阀
浮球阀
微型过滤器
不锈钢
五、400X流量控制阀 外形结构图
400X流量控制阀 外形结构图
