紧急关闭阀

900X紧急关闭阀自动关闭生活用水，确保足够的消防用水。

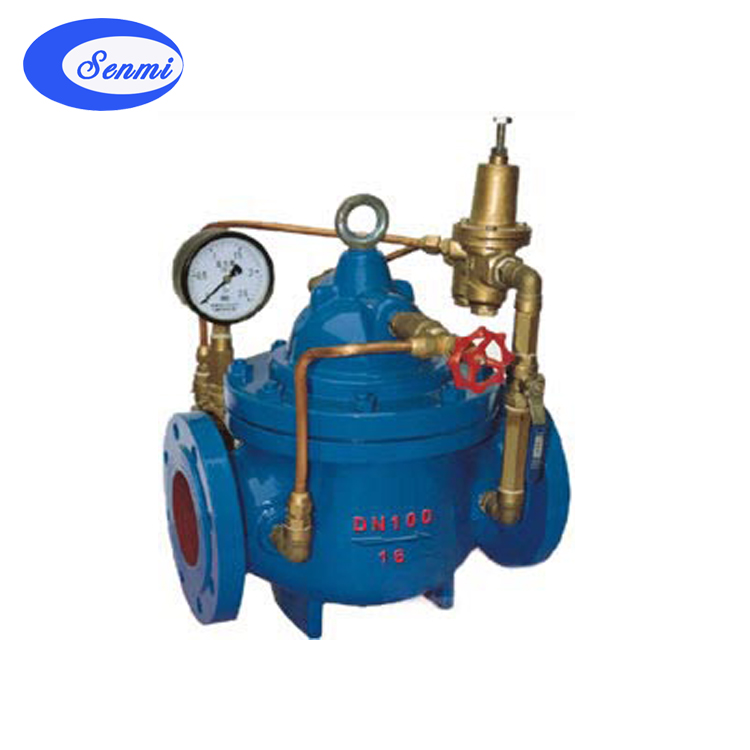

900X紧急关闭阀	900X紧急关闭阀 (结构图)

一、900X紧急关闭阀产品概述

900X紧急关闭阀用于生活供水和消防供水并联供水系统中，正常情况供生活用水，当火灾发生时消防用水时，900X紧急关闭阀自动关闭生活用水，确保足够的消防用水。当消防停止用水时压力减少，900X紧急关闭阀自动恢复生活用水，该阀使系统无须另设专门的消防单独供水管网，大大地节省了工程建设成本和日常的用水量。该阀控制灵敏、安全可靠、调试简单、使用寿命长。

二、900X紧急关闭阀工作原理

当主阀进口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上盖腔内压力与主阀出口压力相等，进口与出口存在压差，水流经阀口由出口流出。当消防泵其动，或变频泵压力升高，超过导阀设定压力时，由主阀进口通向导阀控制管压力升高，作用在弹簧上的压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔，因阀瓣受到的向下的压力大于向上的推力，主阀关闭。值得注意的是，进口压力小于设定压力该阀一直处于开启状态，进口压力大于设定压力，该阀处于关闭状态。

三、900X紧急关闭阀主要技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0～80(隔膜式) 0～200(活塞式)
1.6	1.76	2.4
2.5	2.75	3.75

四、900X紧急关闭阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

五、900X紧急关闭阀外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	247	247	247	278	278	298	313	350	365	420	450	470	490	526	570	570
H	342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	910

六、900X紧急关闭阀安装示意图

900X紧急关闭阀安装示意图
