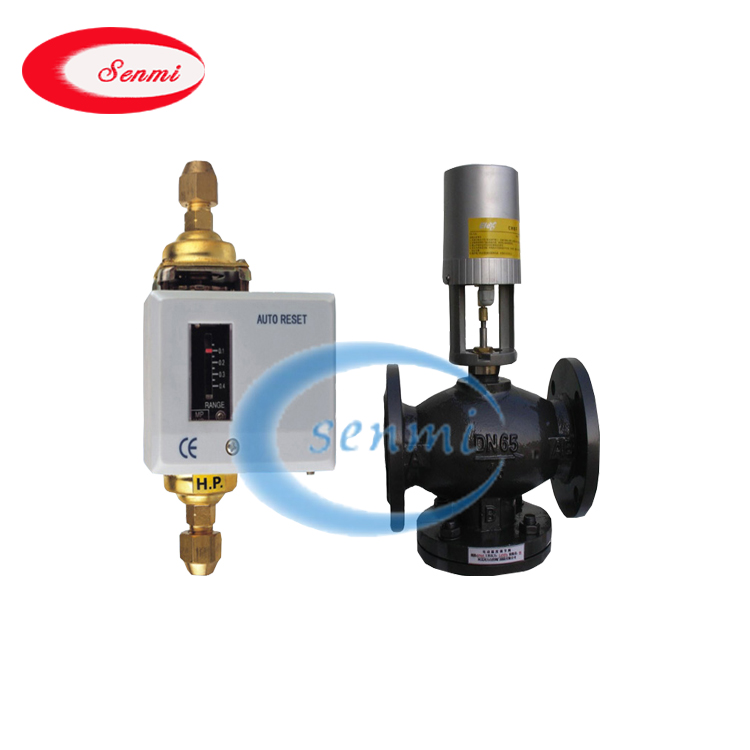

电动压差旁通阀常用于气体或液体系统,控制气体或液体管路与回路之间的压差,维持冷冻水、热水系统能够在末端负荷较低的情况下,保证冷冻机、热交换器等设备的正常运转。把电动压差旁通阀安装在系统水泵附件的旁通管路中,当系统压差增大而超过控制阀设定值时,电动压差旁通阀则进而开大,使更多的水流经旁通阀,从而使系统压差减小,压差的减小导致阀门开度减小从而使系统压差增加。 电动压差旁通阀控制的作用 本系统适用于中央空调的冷冻水/热水系统的压差旁通控制用途。电动压差旁通阀的作用主要在于,维持冷冻水/热水系统能够在末端负荷较低的情况下,保证冷冻机/热交换器等设备的正常运转。 电动压差旁通阀工作原理 压差控制器DPC-1通过检测供/回水主管的压力差,与设定值相比较,通过控制电动两通阀的开度,使供水与回水间实现旁通,以保持所需的压力差值。 压力差增大时,红触点与黄触点接通,压力减少时,红触点与蓝触点接通,红触点可以停留在中间位置,与其他触点没有电气连接。
电动压差旁通阀控制系统
◆工作原理
本控制系统由如图所示各部分组成,压差控制器DPC-1对系统的进水与回水压差进行检测,并根据检测结果对调节阀进行调节控制,从而使进水与回水间旁通,以保持所要求的压差值。触点R和Y接通即压差增大,触点R和B接通即压差减少。
◆热交换器控制系统
本系统应用于供暖系统的热文换器控制,通过安装于循环水管上的TE-1温度传感器实时检测温度,反馈给TC-1温度控制器由控制器设定值与传感器信号比较。输出相应的电压控制信号,控制TV-1的蒸汽量,控制热交换器的交换热能,实现供暖循环的温度恒定。
