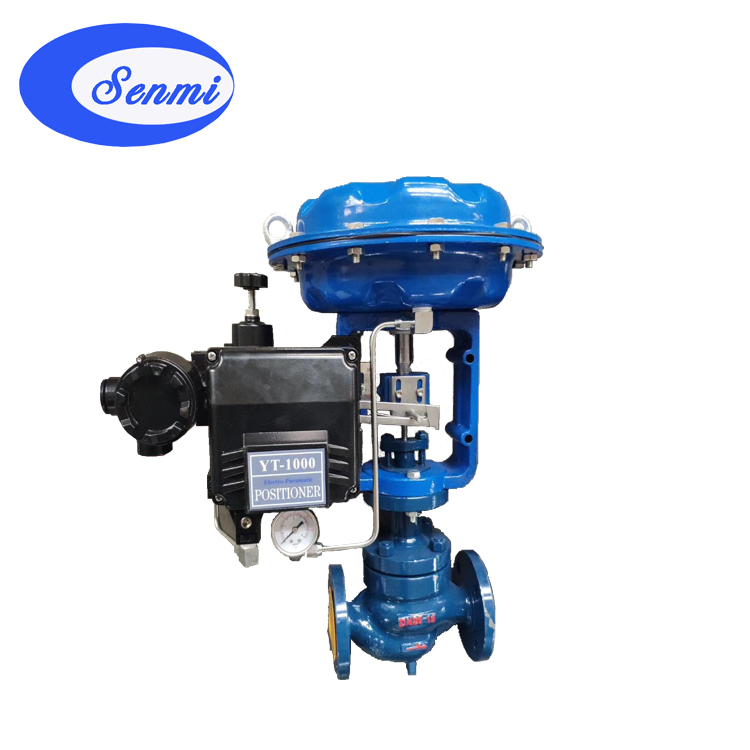

ZJHM型 气动套筒调节阀 形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。 本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下: 1、采用平衡型芯、不平衡力小,允许压差大,操作稳定。 2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。 3、比普通单双座调节阀噪声降低10bd左右。 4、结构简单,装拆维修方便。
ZJHM气动套筒调节阀主要技术参数和性能指标
调节机构主要技术参数
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。 ZJHM气动套筒调节阀执行机构主要技术参数
ZJHM气动套筒调节阀性能指标
ZJHM气动套筒调节阀允许压差
注:1P-阀门定位器;R-压力继动器。 2允许压差为阀关闭P2=0状态,△P的大值。 3)大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
可配附件: 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
