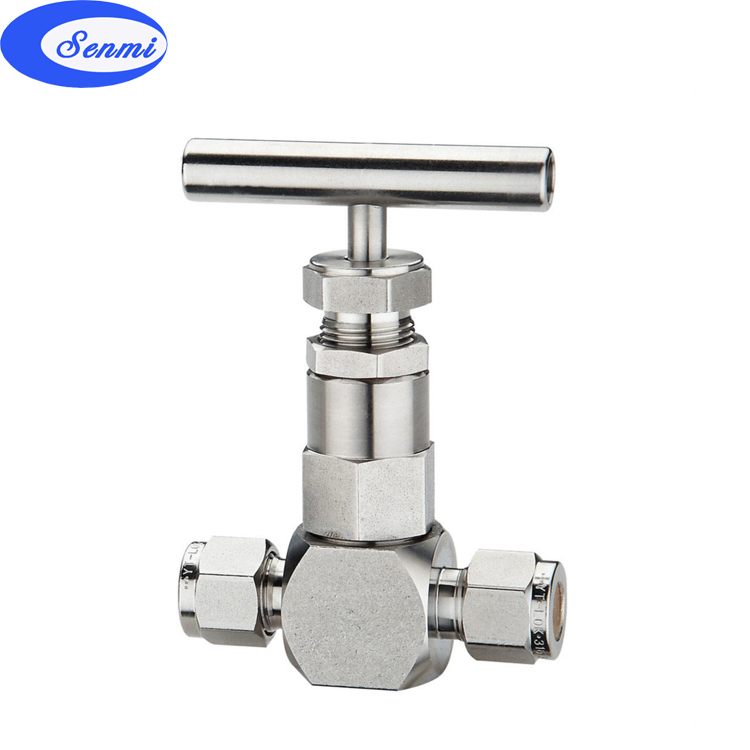

一、JJY1型卡套式针型阀结构图
针形阀门的阀芯就是一个很尖的圆锥体,好像针一样插入阀座,由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。
针形阀门的阀芯就是一个很尖的圆锥体,好像针一样插入阀座,由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是最合适的了,一般的针形阀门都做成螺纹连接、法兰及其他形式的连接。
该阀在管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
零件名称
阀体、阀盖、螺栓
阀杆、阀瓣、密封圈
填料
垫片
手轮
JJY1-320-DN5
铬镍不锈钢
不锈钢
聚四氟乙稀、柔性石墨
橡胶石棉板
优质碳钢
三、 JJY1型卡套式针型阀主要性能规范:
型号
公称压力(MPa)
试验压力PS(MPa)
工作压力(MPa)
工作温度(℃)
适用介质
壳体 (MPa)
密封 (液)
密封 (气)
32.0
48.0
35.2
0.6
P≤540℃
液化石油气水、酸、蒸汽、油品等
C≤425℃
四、 JJY1卡套针型阀主要外型及连接尺寸:
公称直径DN(mm)
尺 寸
重量(Kg)
L
D1
H
H1
h
M1
JJY1-320
5
104
65
112
14
M22×1.5
1.0
