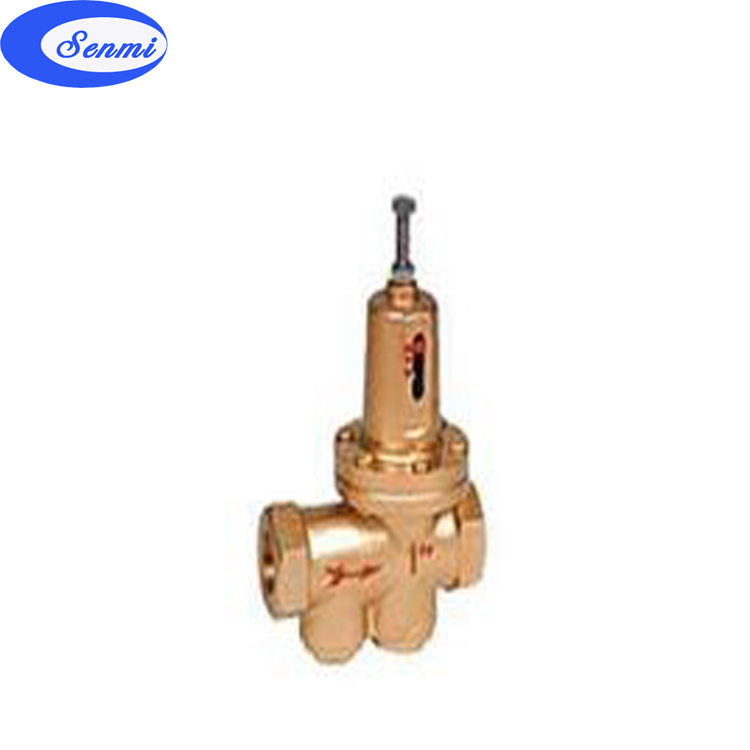

Y11X型直接作用薄膜式减压阀由主阀和导阀两部分组成。直接作用薄膜式减压阀主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。直接作用薄膜式减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 一、 直接作用薄膜式减压阀 主要技术参数和性能指标
公称压力Mpa
1.0
1.6
壳体试验压力Mpa＊
1.5
2.4
密封试验压力Mpa
高进口压力Mpa
出口压力范围Mpa
0.09-0.8
0.1-1.2
压力特性偏差Mpa△P2P
GB12246-1989
流量特性偏差Mpa△P2G
渗漏量
0
工作温度
0℃-80℃
＊.壳体试验不包括膜片、顶盖。
二、 直接作用薄膜式减压阀 主要零件材料
零件名称
零件材料
阀体 阀盖
铜合金
阀座
H62
阀瓣
阀杆
O型圈
丁腈橡胶
密封圈
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
过滤器
不锈钢
三、 直接作用薄膜式减压阀 流量系数Cv
DN
151/2"
203/4"
251"
321-1/4"
401-1/2"
502"
Cv
0.5
0.6
1.2
1.8
3.0
5.0
四、 直接作用薄膜式减压阀 连接尺寸
G
L
H1
H
D
G1/2"
112
40
150
75
G3-4"
140
55
190
90
G1"
195
G1-1/4"
165
212
98
215
G2"
200
65
265
120
