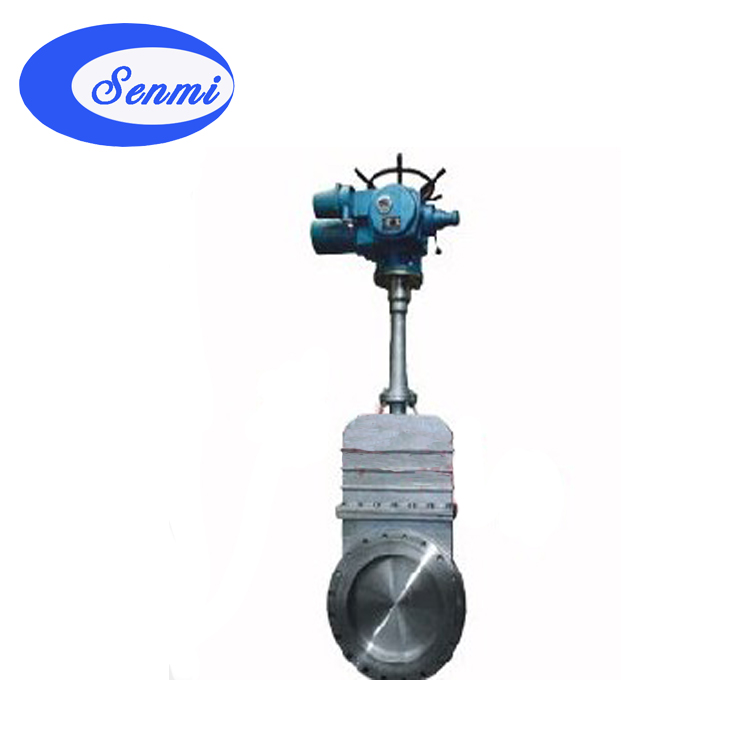

电动煤浆刀型闸阀 概述 电动暗杆刀型专用闸阀 是一种结构长度短、体积小、密封可靠、使用寿命长的 煤浆刀闸阀 。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。 电动煤浆刀型闸阀 主要性能规范
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0 1.6
1.5 2.4
1.1 1.8
≤100℃ ≤100℃
纸浆、污水、煤浆、灰、渣水混和物
电动煤浆刀型闸阀 主要零部件材质
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
电动煤浆刀型闸阀 主要外形及连接尺寸(mm)
MPa
DN
L
D
D1
D2
H
N-M
D0
1.0
50
43
160
125
100
4-M16
180
65
46
145
120
80
195
135
220
52
215
155
8-M16
56
245
210
185
230
150
280
240
8-M20
200
60
335
295
265
360
250
68
390
350
320
12-M20
300
78
440
400
368
500
460
428
16-M20
102
565
515
482
16-M22
450
114
615
532
20-M22
530
127
670
620
585
600
154
780
725
685
20-M27
700
165
895
840
800
24-M27
190
1010
950
898
24-M30
680
900
203
1110
1050
1005
28-M30
1000
216
1220
1160
1115
1200
254
1450
1380
1325
32-M36
1.6
99
285
340
405
355
310
12-M22
410
375
520
470
435
580
525
485
16-M27
640
545
715
650
609
20-M30
770
720
20-M36
910
788
24-M36
1025
1125
998
28-M36
1255
1170
28-M42
1485
1390
32-M48
