产品概述
381R型系列角行程全电子式电动执行器，是以AC220单相交流电源作为驱动电源，直接接受来自DCS、PLC系统或调节仪表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信号来运转，以角度位移（0~90o）运动的全电子执行机构。电子式控制单元采用先进的混合集成电路，被设计成匣子形状，包含完整的保护功能，可现场控制或远程控制，并用树脂浇铸密封。驱动电机采用AC可逆电机，反馈量检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性经济类型产品。

381R型系列角行程全电子式电动执行器几乎具备了调节本身所需求的各种动作变换功能以及开度信号功能和手动功能等。
381R型系列角行程全电子式电动执行器产品特点
1.执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2.执行器的关键部件─控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3.驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4.具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5.用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6.用状态选择开关可以设定（正、反动作）。
7.用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8.调整工作零点（始点）和行程（终点）简单易行。
9.当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护
381R型系列角行程全电子式电动执行器主要技术参数

381R型系列角行程全电子式电动执行器外部配线
输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆

381R型系列角行程全电子式电动执行器环境条件

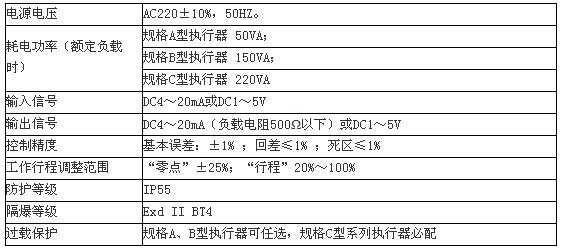

381R型系列角行程全电子式电动执行器主要技术参数

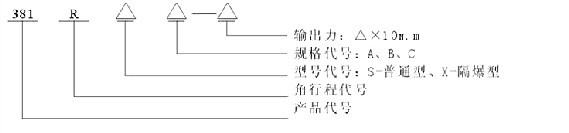

381R型系列角行程全电子式电动执行器型号编制:
