一、电动O型切断球阀 结构特点及应用范围

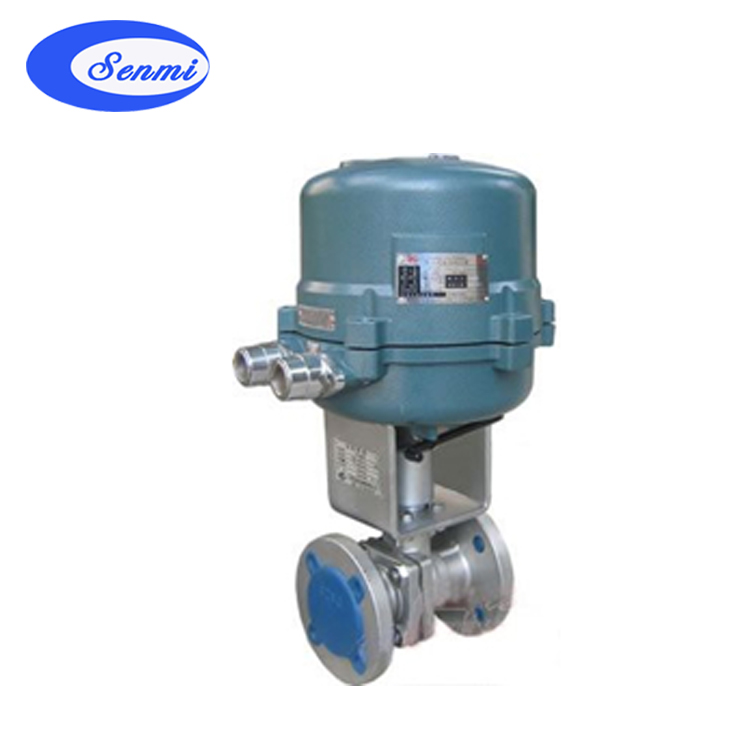

ZHRO型电动O型球阀,是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
电动O型球阀
电动V型球阀
二、电动O型切断球阀设计标准
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、检验主试验:JB/T 9092、API 598。
三、电动O型切断球阀主要技术参数
公称通径 mm
15
20
25
32
40
50
65
80
100
额定流量系数Kv
38
72
110
170
270
380
510
940
公称压力 MPa
1.0;1.6;2.5;4.0;6.4
额定转角 °
0~90
流量特性
快开
介质温度 ℃
-20~120
阀体材质
HT200 ;ZG230-450 ;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti
球体材质
1Cr18Ni9;0Cr18Ni12Mo2Ti
配执行机构型号
PN10、16
361RSA-05 341RSA-05
361RS(X)B-10 341RS(X)B-10
361RSC-30 341RSC-30
PN40
361RSD-150 341RSD-150
四、电动O型切断球阀 执行器主要技术参数
类别
型 号
输出力矩 N.m
动作时间 S/90°
技术参数
普通型
17
电 源:220±10%Va.c.50Hz 驱动电机:交流可逆电机 输入信号:1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号:4-20mA d.c. 保护等级:相当IP55 防爆标志:ExdⅡBT4
361RSB-10 341RSB-10
18
300
24
1500
42
防爆型
361RXB-10 341RXB-10
四、电动防爆球阀 主要外形尺寸
PN16电动防爆球阀外形尺寸
公称通径
L
D
D1
D2
n-d
H
D3
130
95
46
4-φ14
322
260
140
105
75
56
325
150
115
85
333
164
135
76
4-φ18
427
290
180
145
84
448
200
160
125
99
456
220
185
118
495
250
195
132
8-φ18
535
280
215
156
568
320
245
210
184
635
360
240
211
8-φ22
700
400
335
295
266
12-φ22
860
520
PN40电动防爆球阀外形尺寸
366
86
366.5
426
506
165
516
610
670
235
190
698
8-φ26
710
284
730
