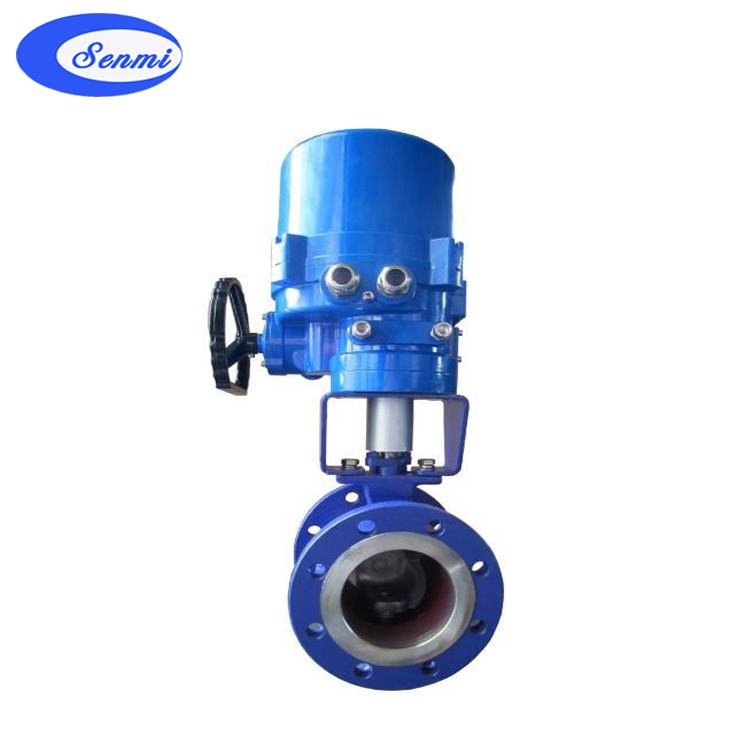

电动对夹式球阀

气动切断阀

阀门材料

1) 轴

不锈钢 ANSI316

1.4401

UNIX5CrNiMo 17 12

2) 螺母夹

不锈钢 ANSI304

1.4301

UNIX5CrNi 18 10

3) 防松螺母

不锈钢 ANSI304

1.4301

UNIX5CrNi 18 10

4) 弹簧

不锈钢 ANSI301

1.4310

UNIX12CrNi 17 07

5) 垫圈

不锈钢 ANSI304

1.4301

UNIX5CrNi 18 10

6) 压紧环型螺母

不锈钢 ANSI304

1.4301

UNIX5CrNi 18 10

7) 顶部密封

聚四氯乙烯 PTFE

8) O环

氟橡胶 VITON

9) 密封圈

聚四氯乙烯 PTFE

10) O环

氟橡胶 VITON

11) 环型螺母密封

聚四氯乙烯 PTFE

12) 底部密封

聚四氯乙烯 PTFE

13) 环型螺母

不锈钢 ANSI316

1.4401

UNIX5CrNiMo 17 12

14) 球体

不锈钢 ANSI316

1.4401

UNIX5CrNiMo 17 12

15) 阀体

不锈钢 ANSI316

1.4408

* 不锈钢304按要求提供
** DN125 - 150 聚四氯乙烯密封没有O环。

公称通径
DN(mm)

尺 寸(mm)

L

D

D1

D2

Z-Md

H

W

15

35

95

65

45

4-M12

291

155.2

20

38

105

75

55

4-M12

296

155.2

25

42

115

85

65

4-M12

301

155.2

32

50

135

100

78

4-M16

311

195

40

60

145

110

85

4-M16

318

195

50

70

160

125

100

4-M16

326

234

65

95

180

145

120

4-M16

336

234

80

118

195

160

135

8-M16

363

271

100

140

215

180

155

8-M16

383

325

125

175

245

210

185

8-M16

403

414

150

210

280

240

210

8-M16

418

420
