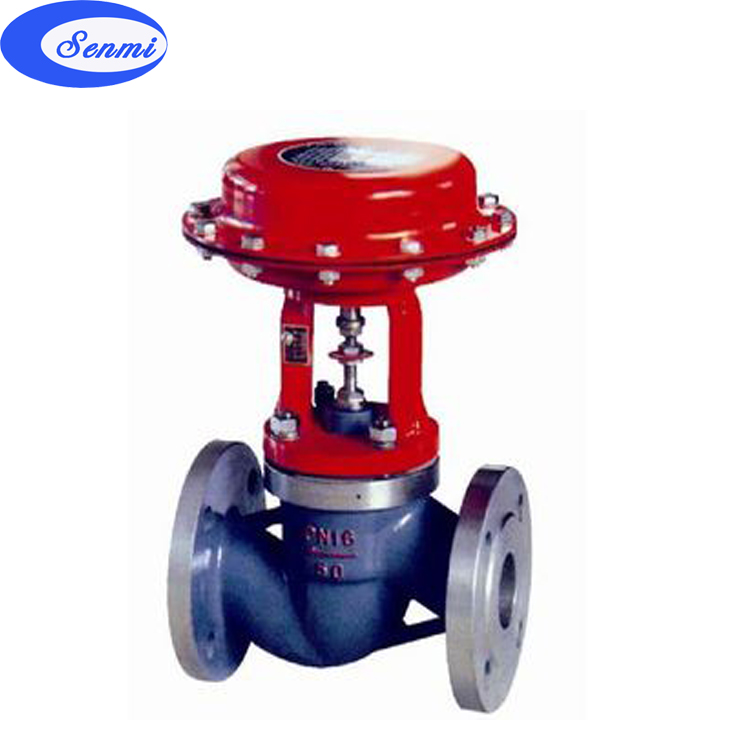

气动薄膜切断阀 概述
ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
气动薄膜单座切断阀 产品特点
1、切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。 2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。 3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。 4、平衡型阀内件，提高了切断阀的许用压差。 5、波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。 6、活塞式执行机构，操作力大，使用压差大。
气动薄膜切断阀主要零件材料
阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti 阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金 套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金 填 料：聚四氟乙烯、柔性石墨 波纹膜片：丁腈橡胶夹增强涤纶织物 弹 簧：60Si2Mn 阀杆、推杆：2Cr13、1Cr18Ni9Ti 阀芯、阀塞(软质件)：增强聚四氟乙烯 波纹管：1Cr18Ni9Ti
气动薄膜单座切断阀 规格与技术参数
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量 系数 KV
单座、双座
5
7
11
30
48
75
120
190
300
480
760
套筒
公称压力 PN(MPa)
1.0 1.6 4.0 6.4
额定行程 (mm)
8
12
有效面积 (c m 2 )
ZMQ 型
400
600
1000
ZSQ 型
160
250
允许泄 漏量
硬密封 1/h
- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
软密封
VI 级
允许压差 (MPa)
ZMQ P N 正作用
6.4
5.09
2.91
1.85
2.18
1.33
1.52
0.99
0.62
0.60
0.69
0.39
ZMQ P N 反作用
3.88
2.47
1.77
2.03
1.32
0.83
0.80
0.92
0.52
ZSQ P N
6.1
3.5
2.3
3.0
1.9
1.5
0.93
0.84
0.65
0.47
Z M S QM
公称压力
信号压力 (kPa)
ZMQ
0 或 250
ZSQ
0 或 400 ～ 600
1)本产品性能指标贯彻GB/T4213-92； 2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变； 3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.
