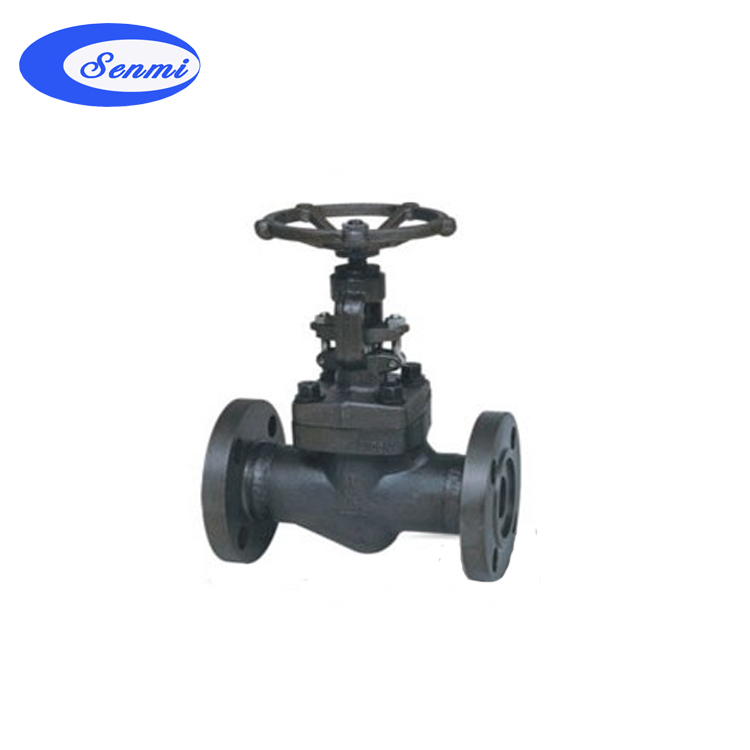

小口径法兰截止阀

锻钢截止阀,法兰截止阀,小口径截止阀

小口径法兰截止阀相关执行标准
结构：B.B或W.B；OS&Y
垫片：不锈钢+柔性石墨
法兰连接
整体阀座
设计和制造：GB/T1224;GB/T1228;GB/T12235
法兰尺寸：JB/T82.1-82.4-94
结构长度：JB/T96-95
实验和检验：API598
主体材质：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L 小口径法兰截止阀150Lb~600Lb标准材质明细

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢；尺寸（mm）和重量（kg）

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H(开)	150Lb～300Lb		166	171	207	240	258	330
H(开)	600Lb		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150Lb	RF	4.5	6.9	9.8	13.5	19.5	28.0
	150Lb	BW	2.3	3.6	7.8	8.2	12.0	15.0
	300Lb	RF	4.8	7.7	11.0	16.8	21.2	32.6
	300Lb	BW	2.8	4.0	8.5	9.2	12.6	16.8
	600Lb	RF	5.6	7.8	12.5	17.0	23.5	38.8
	600Lb	BW	3.4	4.7	9.2	10.5	13.3	18.9

小口径法兰截止阀900Lb~1500Lb标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	销钉	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	柔性石墨		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
H(BW)	900Lb～1500Lb	216	229	254	279	305	368
H(开)		207	207	240	258	330	355
W		125	125	160	160	180	200
柔性石墨	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
柔性石墨	BW	5.2	10.0	14.6	15.8	20.5	27.8
