产品气动薄膜三通调节阀的详细资料：

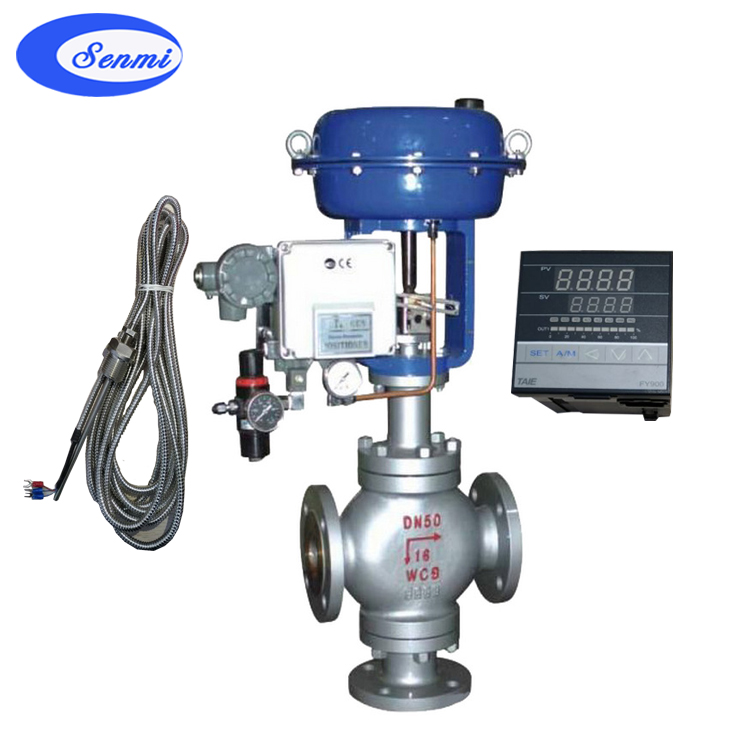

产品名称：气薄膜三通调节阀产品特点：SMZJHX气动薄膜三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压差较大的分流场合，不能互换使用。

气动薄膜三通调节阀阀体：

阀体形式：三通铸造球型阀
公称通径：25—300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti

气动薄膜三通调节阀上阀盖：

常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料,柔性石墨。

阀内组件：

阀芯型式：V型缺口芯
流量特性：线性或等百分比
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

气动薄膜三通调节阀执行机构：

型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

气动薄膜三通调节阀、性能：

泄漏量：符合标准ANSIB 16.104IV级，小于额定Kv值的0.01%
基本误差：±1%
回 差：1%(带定位器) 3%(不带定位器)
线 性：±1% (带定位器) ±5%(不带定位器)备注：使用V型聚四氟乙烯填料
可调范围：30:1

气动薄膜三通调节阀流量系数Kv值和行程：

气动薄膜三通调节阀允许压差值：

1、气动三通薄膜合流阀：

备注：①下面数字为分流场合压差，其余为合、分流相同

2、气动三通薄膜分流阀：

 气动薄膜三通调节阀型号编制说明：

SENMI调节阀产品订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

4.本厂可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.彬米阀门生产的各类调节阀产品均可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.彬米阀门厂所有产品质保时间为：客户正式安装使用12个月。
