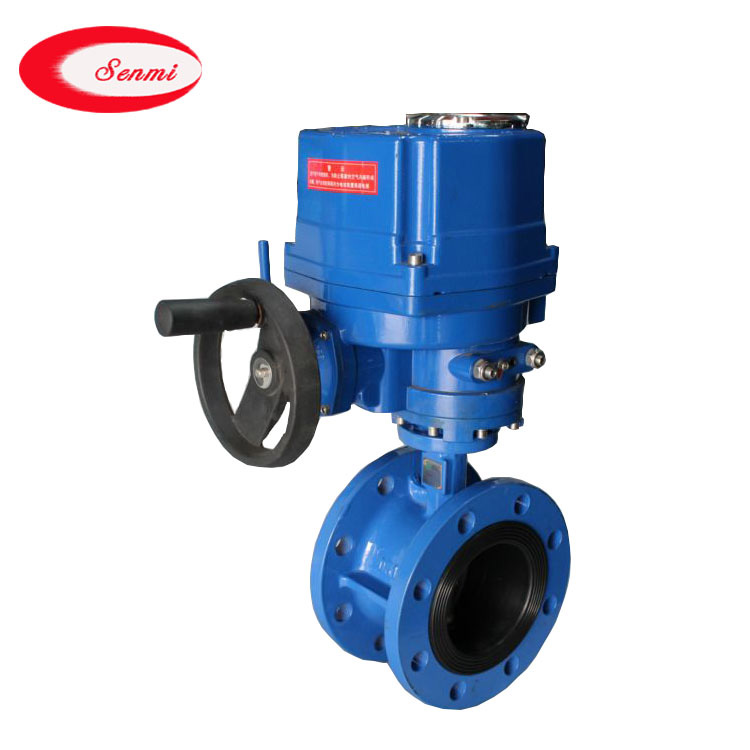

一、 电动硬密封法兰蝶阀 概述
电动硬密封法兰蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，电动法兰硬密封蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、 电动硬密封法兰蝶阀 特点
1 、 电动法兰偏心蝶阀 采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。 3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。 4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。 5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。 6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
三、 电动硬密封法兰蝶阀 执行机构
1. 电源：电机为三相交流，380V(特殊订货660V、440V或220V)，50Hz(特殊订货60Hz)；控制线电压220V/50Hz(特殊订货60Hz)；远程控制电压24VDC。 2.工作环境： 3.环境温度：-20—+60℃(特殊订货-60—+80℃) 4.相对温度：≤90%(25℃时) 5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。(详见GB3836.1) 6 防护等级：户外型和防爆型为IP55(可订制IP67)。 7. 工作制：为短时10分钟(可订制30分钟)。
四、 电动硬密封法兰蝶阀 主要技术参数
公称通经DN(mm)
50 ～2000
公称压力PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
电动法兰偏心蝶阀适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
五、 电动硬密封法兰蝶阀 主要零部件材料
零件名称
材料
阀体
WCB 、合金钢、不锈钢、QT450-10
蝶板
阀轴
2Cr13 不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
六、 电动硬密封法兰蝶阀 执行标准
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
七、电动硬密封法兰蝶阀产品尺寸参数
D943H-10/16/25/电动硬密封蝶阀 (单位:mm)
公称通经(DN)/P>
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
z-Фd
50
108
530
112
165
125
4-18
65
115
185
145
8-18
80
114
565
120
200
160
100
127
600
138
220
180
235
190
8-22
140
640
164
250
210
270
8-26
150
705
175
285
240
300
152
775
340
295
12-22
360
310
12-26
945
243
395
350
405
355
425
370
12-30
178
1070
445
400
460
410
485
430
16-30
1140
280
505
16-22
520
470
555
490
16-33
216
1210
305
515
16-26
580
525
620
550
16-36
450
222
1335
615
20-26
585
670
20-36
500
229
1415
380
715
650
20-30
730
660
267
1605
780
725
840
770
20-33
845
20-39
700
292
1844
480
895
24-30
910
24-36
960
875
24-42
800
318
2040
1015
950
24-33
1025
24-39
1085
990
24-48
900
330
2255
1115
1050
28-33
1125
28-39
1185
1090
28-48
1000
2380
1230
1160
28-36
1255
1170
28-42
1320
28-56
1200
2640
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
2886
850
1675
1590
36-42
1685
36-48
1755
1640
36-62
1600
3156
1030
1915
1820
40-48
1930
40-56
1975
1860
40-62
1800
3421
2115
2020
44-48
2130
44-56
2195
2070
44-70
2000
3685
1350
2325
2230
48-48
2345
48-62
2425
2300
48-70
