一、西门子电动温控阀概述   西门子电动温控阀控制器采用液晶显示，设定直观简易，随时显示出水温度。根据出水温度的变化，与设定值比较，进行比例积分计算，输出信号进行调节。现场出水温度稳定，对负荷变化引起的波动迅速调整到位，并且不需要进行维护

二、应用领域

1、热电厂及热网换热站

2、石化、轻纺、印染、食品、医药、造纸等热能动力系统

3、住宅社区、高层建筑的采暖及生活用水系统

4、酒店宾馆、机关院校、厂矿企业的采暖及生活供热

5、文化、体育设施的采暖及热水供应

三、性能特点

1、控制jing确：高精度温度监控系统可保证调节参数jing确

2、运行稳定：PID调节功能可保证出口参数稳定

3、调节灵敏：工业级控制器、电动执行器反映迅速，保证采暖及生活热水的舒适性要求

4、节能：可提高换热设备或生产设备效率，节约能源

5、性能可靠：核心配件均采用厂商产品、集成热工行业技术，性能、质量可靠。

6、断电保护：执行器具有弹簧复位功能，当断电后执行器自动复位使得阀门关闭，保护后面设备停电后不至受损。

7、高温切断：控制器有一路开关量输出，可自行设定，超出设定值立即切断。

7、全智能化：全自动无人职守、节省运行维护费用。

8、功能多样：控制器可提供定时、报警等功能

9、安装简便：结构紧凑、占地空间小，设备可整体法兰对接于热力管网中，安装快速简便。

10、操作简单：友善的控制界面，保证参数设定和指令输入的正确操作，并

带手动功能，保证以外情况下仍可正常使用。

四、结构介绍：

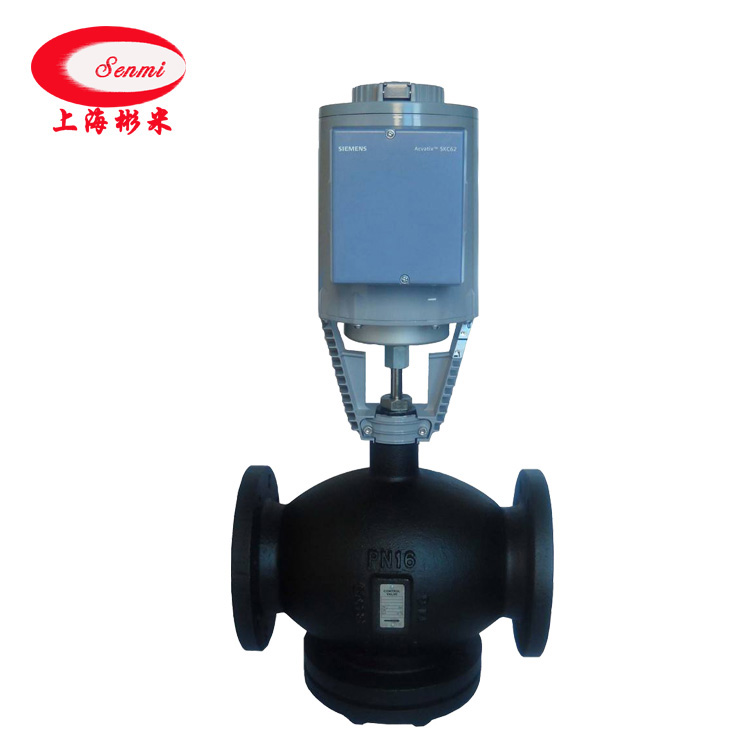

1、液压执行器采用西门子执行器

①电动执行器SQX62 额定推力700N,行程20mm，AC24V，DC0..10V，DC4..20mA，运行时间35s

②电动-液压执行器SKD62 推力1000N,行程20mm， AC24V，DC0..10V,DC4..20mA

③电动-液压执行器SKB62 推力2800N,行程20mm， AC24V,DC0..10V，DC4..20mA

④电动-液压执行器SKC62 推力2800N,行程40mm， AC24V，DC0..10V/DC4..20mA

2、 西门子独立现场通用控制器（RWD68）   • P及PI 响应的独立电子式通用控制器   • AC 24 V 工作电压   • 可通过应用编号选择应用程序   • 主动式输入信号的输入值段可以选择设定   • 输出值的范围和方向可以任意设定   • 两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号   • 单位可设置为 °C, °F, % 或者无指定单位   • 一个模拟量输出点输出 DC 0…10 V 信号, 可以是正向或者反向   • 一个双位输出, 正向或者反向   • 一个数字量输入点用于 昼 / 夜设定切换   • 无需额外工具即可通过控制器上的按键进入或者更改所有数据   3、西门子温度侵入式传感器QAE2121

西门子温度传感器QAE2121采集水温用于控制或限制供水温度 , 限制回水温度 ,控制生活热水温度, 温度范围(－30－+130℃)。

●适应用暖通空调、环境和通风控制、工业制造智能楼宇高精度的温度传感器/温度变送器

●浸入式温度传感器用于采集水管与水箱中的水温

●浸入式温度传感器用于采集水管与水箱中的水温

●高jing确度的线性铂、镍电偶测量元件

●套管浸入式安装，维护省时方便【浸入式温度传感器】

●黄铜套管额定压力：PNl0

4、阀体采用我公司生产的单阀座结构平衡式阀门，内部设有压力平衡装置，能够抵消阀芯高压降产生的推力，有效解决了高压力现场关断力的问题，从而降低了执行器的负荷，延长了执行器的寿命，并根据国内蒸汽现场的实际情况作了传热隔离措施，更加适应国内现场使用条件。适用于开路或闭路中的冷冻水，低压热水，生活热水，高压热水，海水，热油，饱和蒸汽和过热蒸汽，介质温度-25-350℃ 口径：DN32-DN250。

五、运行环境要求：

1、-10℃<环境温度≤55℃

2、环境湿度≤95％

3、海拔高度≤2000m

4、无水滴灰尘及油性灰尘之场所

5、无腐蚀易燃性之气体、液体

6、坚固无振动之场所

7、确保良好的通风

8、室内安装使用
