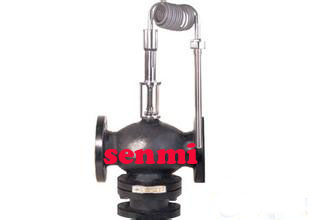

自力式三通温度控制阀

SENMI专业生产自力式三通调节阀，自力式三通温控阀，自力式三通阀，自力式三通调节阀，自力式调节阀，自力式温度调节阀，所产自力式三通调节阀，自力式三通温控阀，自力式三通阀，自力式三通调节阀，自力式调节阀，自力式温度调节阀质量上乘，价格合理，欢迎来电订购！

一、自力式三通温度调节阀 概述
SENMI自力式三通温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。自力式温度调节阀适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。自力式温度调节阀广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

二、自力式三通温度调节阀 主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	单座、套筒	7	11	20	30	48	75	120	190	300	480
	双座		12	22	33	53	83	132	209	330	528
允许压差(MPa)		1.6							1.0	0.5
公称压力(MPa)		1.6 4.0
固有流量特性		快开
工作温度℃		≤300
自力式三通温度调节阀适合介质		气体、蒸汽、低粘度液体
法兰尺寸、型式		PN10、16、GB9113-88凸式PN40凹式或根据用户要求选配其它标准型式的法兰(如：ANSI、JIS、DIN等标准) 
结构长度		按GB12221-89标准
温度设定范围℃		30-95
温度传递系数(mm/℃)		0.8
时间反应常s		120
超温保护℃		设定温度范围上限值+50
温包材质		黄铜

三、自力式三通温度调节阀 主要性能指标

控制精度％		±5
允许泄漏量	硬密封(L/H)	单座(Ⅳ级)：≤10-4阀额定容量：双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
	软密封 (ml/min)	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

四、自力式三通温度调节阀 外形尺寸与重量

公称通径(DN)	20	25	32	40	50	65	80	100	125	150
法兰距离 L
总高度 H
温包插入深度 T	430							630
温包外露高度 h	350
温包接头	G1" , G1 1/4"
毛细管长度m	3,5,8,15(可根据用户要求提供)
温包直径 D	25(护套直径φ28)
重量(Kg)	8	10	13	15	18	30	35	60	75	85

五、自力式三通温度调节阀 介质与温度的关系

阀体材质	公称压力 (MPa)	介质温度℃
		≤150	≤200	≤250	≤300	≤350	≤400	≤425	≤450
		大工作压力(MPa)
HT200	1.0	1.0
HT200	1.6	1.6	1.5
ZG230-450	1.6	1.57	1.52	1.44	1.28	1.12	0.88	0.72
ZG1Cr18Ni9Ti	1.6	1.6	1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12Mo2Ti	4.0	4.0	4.0	3.6	3.2	2.8	2.5	2.2	1.9
ZG0Cr18Ni12Mo2Ti	6.4	6.4	6.4	5.6	5.0	4.5	4.0	3.6	3.0

六、自力式三通温度调节阀 主要零件及推荐使用温度范围

零件名称		材料	温度范围
阀体、阀盖		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增强)聚四氟乙烯	-20～200℃
		司太莱合金堆焊	-250～550℃
压力平衡元件	波纹管	18Ni12Mo2Ti	-160～300℃
压力平衡元件	弹簧	18Ni12Mo2Ti	-160～250℃

七、自力式三通温度调节阀安装图

SENMI阀门通过多年的努力和技术创新，目前在自力式调节阀，自力式压力调节阀，自力式温度调节阀技术方面，我公司已具备成熟的生产技术，生产的自力式三通温度调节阀质量优秀，温度调节能力高性能稳定，外形美观，是各种管道工程设备采购流量调节阀的首选．欢迎来电定购．请与我们联系！4001-123-180
