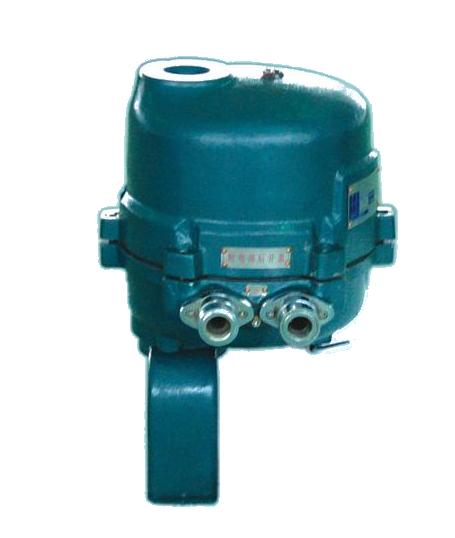

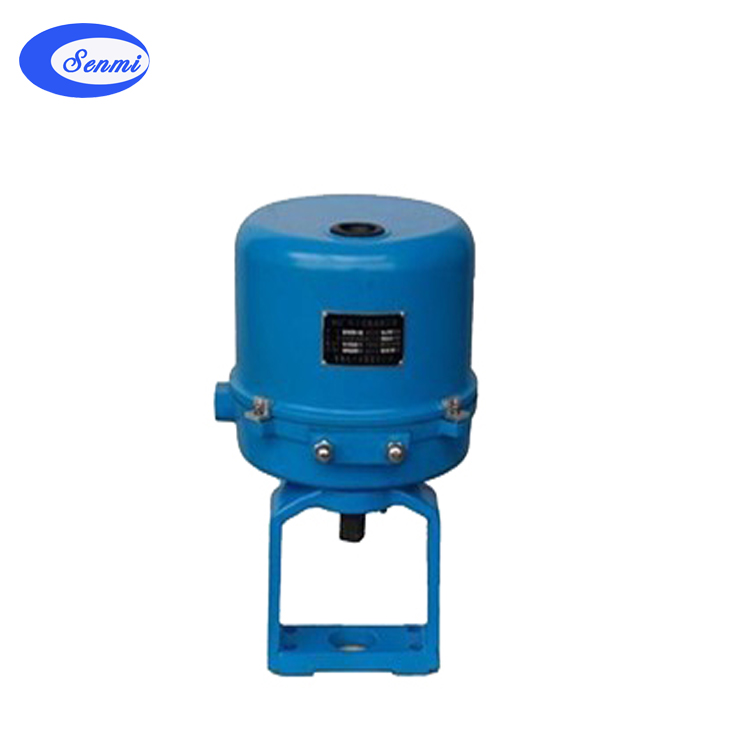

3810R 角行程电动执行器

一、角行程电动执行器 产品概述

3810R 角行程电动执行器 ，是以 AC220 单相交流电为电源，接受来自 DCS 、 PLC 系统和其他操作器的 DC4 ～ 20mA ，标准信号来控制执行器进行开关阀门或自动调节。 角行程电动执行器 电子控制模块采用先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。 角行程电动执行器 驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的 电动调节阀 。 角行程电动执行器 被广泛用于冶金、发电、石化、造纸及环保等工业部门。   　　 3410R 系列开关式执行器是在 3810 系列电子式执行器的基础上派生出来的 ON-OFF 控制型电动执行机构。该电子式执行器以 220V 单相交流电源为驱动电源，控制信号采用正、反切换接点信号，驱动电机采用 AC 可逆电机，驱动量的反馈检测采用高性能导电塑料电位器。产品反应速度快，安装及维护方便。

二、角行程电动执行器 主要特点

1.1 执行器设计有伺服系统(无需另配伺服放大器)，只需接入 DC4 ～ 20mA (或 DC1 ～ 5V )信号和 AC220V 单相电源即可工作。内设接线端子，接线极为简单方便。   1.2 执行器的关键部件 ─ 控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。   1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4% 。   1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。   1.5 用状态选择开关可以设定断信号时，(阀芯处于全开，全闭或自锁状态)。   1.6 用状态选择开关可以设定(正、反动作)。   1.7 用状态选择开关可以设定输入信号为( DC4 ～ 20mA 或 DC1 ～ 5V )。   1.8 调整工作零点(始点)和行程(终点)简单易行。   1.9 当突然断电时，能确保阀芯自锁。   1.10 采用同步皮带传动，有效降低了噪音。   1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

三、角行程电动执行器 主要技术参数

2.1 电源 AC220±50% ， 50HZ 。   2.2 耗电功率 (额定负载时)规格 A 型执行器 50VA ；规格 B 型执行器 150VA ；规格 C 型执行器 220VA 。   2.3 输入信号 ： DC4 ～ 20mA 或 DC1 ～ 5V 。   2.4 输出信号 ： DC4 ～ 20mA (负载电阻 500Ω 以下)。   2.5 控制精度基本误差 ： ±1% 回差 ≤1% 死区 ≤1%
2.6 工作行程调整范围 ： “ 零点 ”±25%“ 行程 ”20% ～ 100%
2.7 外部配线 ：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

环境条件

2.9 保护等级 :IP55 。   2.10 隔爆等级 :Exd Ⅱ BT4 。   2.11 过载保护规格 A 、 B 型执行器可任选，规格 C 型执行器必配。

四、角行程电动执行器 主要性能参数

四、角行程电动执行器 订货须知

订货时应详细说明以下条件：   1 、产品基本型号；   2 、支架代号或配调节阀通径，特殊支架可根据用户需要订货；   3 、是否带空间加热器；是否带过载保护。
