角行程防爆型电动执行器

(1)一体化结构设计，位置变送器和伺服放大器做为两个独立部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校十分方便。

一、381智能角行程电动执行器产品概述

381 智能角行程电动执行器是德国 PS Automation GmbH 执行机构生产商推出的产品。 381 智能角行程电动执行器可用于对管道的阀门和风门的调节及开与关的控制， 381 智能角行程电动执行器其主要特点如下：

(1) 一体化结构设计，位置变送器和伺服放大器做为两个独立部件均可直接装入执行机构内部，直接接受 4-20mA 控制信号，输出 4-20mA 或 1-5VDC 阀位反馈信号，具有自诊断功能，使用和调校十分方便。 (2) 功能模块式结构设计，通过不同可选功能的组合，实现从简单到复杂的控制，满足不同应用要求。 (3) 结构简单，体积小巧，重量轻，便于安装和维护，机械零件全部采用 CNC 加工制作，工艺精湛。 (4) 传动全部采用小齿隙密封齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。 (5) 具有多种运行速度，可满足各种控制系统的要求，以保证系统的快速响应及稳定性。 (6) PSL 系列同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断力保证阀门的可靠关断，防止泄漏。 (7)PSQ 系列有转矩开关保护，可防止因阀门产生过大转矩而损坏阀杆。 (8) 驱动电机采用高性能稀土磁性材料制作的高速同步电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。 (9) 可设置分段调节，即由一台调节器输出的双时间比例信号控制两台执行机构( 4-12mA 对应 PSL1 的全开全闭， 12-20mA 对应 PSL2 的全开全闭)。 (10) 阀位反馈元件采用全密封高精度多圈电位器，具有体积小、精度高、死区小、使用寿命长等特点。 (11) 行程可调，便于与阀门连接。 (12) 全部电器元件均采用世界名牌产品，质量可靠，使用寿命长。 (13) 电器部件布线严谨并与传动部件完全隔离，提高了执行机构运行性的可靠。

二、 381 智能角行程电动执行器 产品结构

执行机构电器部件布线严谨并与传动部件完全隔离，提高了执行机构运行的可靠性，传动部件采用CNC 加工的小齿隙密封齿轮传动，具有效率高、噪音低、寿命长、稳定可靠，不会因工艺环境，如介质入口力的波动而造成执行机构共振等特点。

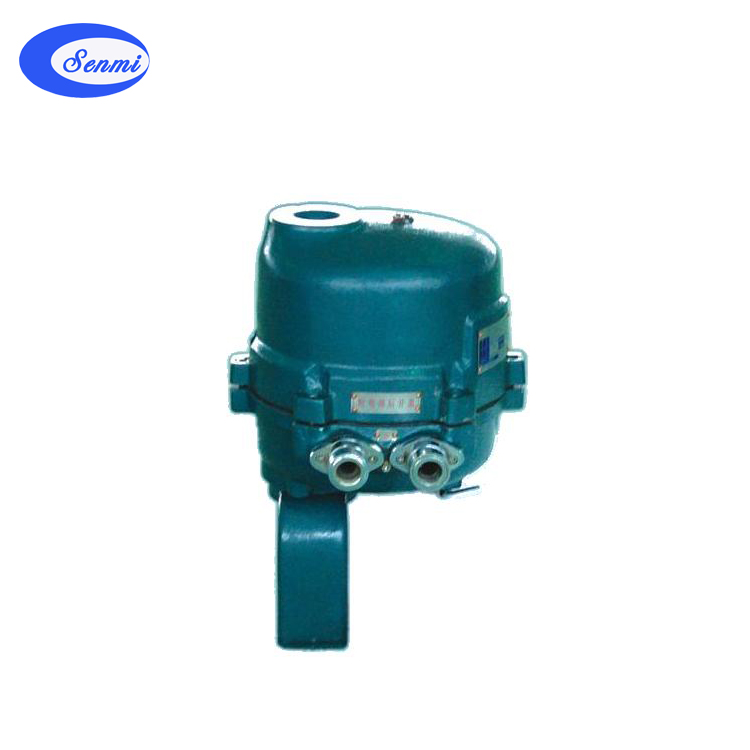

381 智能角行程电动执行器
381 智能角行程电动执行器主要是由相互隔离的电器控制部分和齿轮传动部分组成，电机做为连接两隔离部分的中间部件。电机转矩通过主齿轮传送到行星齿轮，主齿轮驱动行星齿轮带动中空的齿轮。中空齿轮比二级齿轮少三个齿，因此可以由行星齿轮驱动，行星齿轮转一周中空齿轮转动三个齿，行星齿轮的外部始终啮合一个蜗杆齿轮，运行时也不分开，这种设计使电机在故障或阀门转矩意外增加时可直接通过手轮进行手动控制。执行机构有两个螺纹止档机构限位，也有两限位开关来实现电限位，每个转向的行程范围可以通过限位开关的位置来控制，阀门开度由一个凸起的显示器指示，独特的转矩开关可调整从 50%-100% 的大转矩，实现转矩保护，以防止阀门被卡死时造成的阀杆损坏。

三、 381 智能角行程电动执行器 产品选型

电子式电动执行器 PS 系列电子式一体化电动执行机构体积小、重量轻、功能强、伺服放大器可内装、操作方便、可广泛适用于管道的阀门、风门的开关控制和调节控制。
PSQ 系列 90° 角行程电动执行机构 90° 角行程电动执行机构 , 输出力矩为 50Nm-700Nm ，适合于 90° 旋转阀门(如球阀、蝶阀)和风门的开关和调节控制。 PSQ 角行程电动执行机构主要技术参数：

标准型号	转矩( mm )	动作时间 (S)
PSQ51	50	23
PSQ66	65	32
PSQ76	75	60
PSQ101	100	32

四、 381 智能角行程电动执行器 伺服放大器 PSAP4

电动执行机构配套的电子比例式伺服电路，采用 SMT 工艺技术，具有体积小，可靠性高等特点。该电路将控制电动执行机构 4-20mA 电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制执行机构的开或关动作，使执行机构位置与输入信号平衡。 PSAP4B 在实现执行机构随输入 4-20mA 信号动作的同时，还向系统提供一组与工作电源、输入信号相隔离的 4-20mA 位置信号。 PSAP4B 能方便地调整执行机构的起始位置和行程；可以方便地实现正 / 反作用的切换；设置当输入信号出现故障时执行机构置为全开、全关或保持状态。

1 、工作原理 位置信号变换电路将反映执行机构位置的 1000 欧三线滑线电阻信号的变化情况转为 4-20mA 。控制输入与位置信号同时送到偏差放大器进行比较，比较结果控制固态开关的通断，实现对执行机构的开或关控制。根据控制要求调整灵敏度，可以改变跟踪精度和消除因机械惯性可能产生的振荡。

2 、技术参数 电源： 220V 50Hz 功耗： 5VA 开关容量： 150VA ( 24V 50VA ) 输入信号： 4-20mA 输入阻抗： 150Ω 输出信号： 4-20mA( 有源隔离输出 ) 负载能力： 4-20mA 时 ≤350Ω 绝缘电阻：主电路一控制电路： 100MΩ ( 500VDC ) 控制电路一输出电路： 100MΩ ( 500VDC ) 输出电路一主电路： 100MΩ ( 500VDC ) 重复精度： ±1% 灵敏度： ± ( 0.5-5% ) FS 滞后 :50% 灵敏度环境温度 :-20 ℃ ～＋ 70 ℃ 储存温度 :-30 ℃ ～＋ 50 ℃

3 、附加行程 (2WE) 和附加力矩 (2DE) 开关

附加行程 (2WE) 和附加力矩 (2DE) 开关为 2 个一组的附加开关 , 可以满足当执行器达到适当的位置或转矩时输出 2 个无源触点信号 (220VAC 5A) 。

4 、单 / 双阀位反馈电位器( POT/POT2 ) 输出 1 组( POT )或 2 组( POT2 )同阀位值对应的 0 ～ 1000Ω 电阻信号，作为伺服放大器的阀位反馈输入信号或转送到仪表中作为阀位显示。

5 、加热电阻( HR ) 安装在执行器内部，使执行器内部保持一定的温度，以避免在低温( -20 ℃ 以下)使用时结霜，而损坏执行器电气元件。

6 、独立位置变送器 PSMF 当不需配内置伺服放大器，而只需要输出 4-20mA 阀位信号时选用。

7 、其他可选组件

功能	订货代码	说明
特殊电压	PSMS	115/24VAC ； 380V 3 相； 24VDC
高的 IP 防护等级	PSMP	高于标准型的防护等级
就地控制	PSML	实现远程与就地开关切换及就地开 / 关 / 停执行机构
执行机构故障安全自保	PSMR	故障安全自保模式，发生故障后释放机械能驱动阀门到安全位置。
