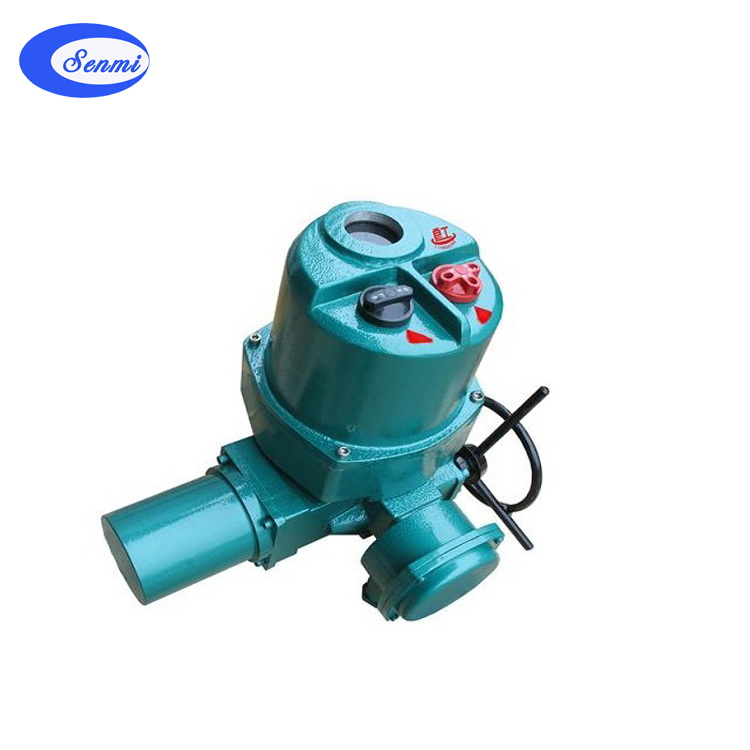

二、 Q 型部分回转电动执行器 结构特点一体式的结构 : Q 和 QB 型电装由阀门专用电机、减速器、行程控制机构、转矩限位机构、开度指示机构、手轮、机构限位机构等组成。 QB 是在 Q 的基础上增加了隔爆面,采用隔爆接线盒和隔爆型电动机。 Q 型的传动原理见图,整体型电装是在 Q 普通型电装基础上派生而成。叠加式的结构 : DQ 型电装由厂生产的 Z 型电装加二级减速器组成。按其使用的 Z 型电装,分为 DQW 户外型(用 Z 的户外型); DQB 隔爆型(用 Z 的隔爆型)。 三、 Q 型部分回转电动执行器 使用注意事项 1 、不得在爆炸环境下拆去电气箱带电调试电动装置,打开电气箱时,必须先切断电源; 2 、开度机构窗不得与硬物碰撞; 3 、不得在阴雨天于户外打开电气箱盖、电机等密封部位; 4 、检查维修后,须将电气箱罩、电机及其它密封部位盖严紧固,以防雨水、、潮气进入,造成电器元件失效及零件锈蚀; 5 、安装或重装后,首次电动操作,必须使阀门处于中间位置检查开、关方向,必须按调试要求进行逐项调试,检查维修后,才能投入使用 6 、本装置系用阀门专用三相异步电动机,额定持续工作时间不超过 10 分钟,安装调试时必须注意,以防电机过热。 7 、当阀门很少使用时,应制订定期启动装置的制度。
四、 Q 型部分回转电动执行器主要技术参数
