蒸汽电动调节阀电源:AC220V 控制信号:DC4-20MA或者DC1-5V 反馈信号:DC4-20MA或者DC1-5V

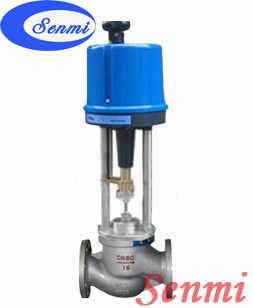

蒸汽电动调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者电动执行机构,流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。比例式电动调节阀特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。蒸汽电动调节阀公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择.
蒸汽电动调节阀主要零件材料及结构图
1
阀体
WCB
CF8
CF8M
CF3M
2
阀座
304
316
316L
3
阀芯
4
导向套
5
阀盖
6
阀杆
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
9
螺母
蒸汽电动调节阀 主要技术参数 注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。 高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
电动执行机构主要性能参数
蒸汽电动调节阀主要性能指标
允许压差
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
蒸汽电动调节阀 主要外型尺寸
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
