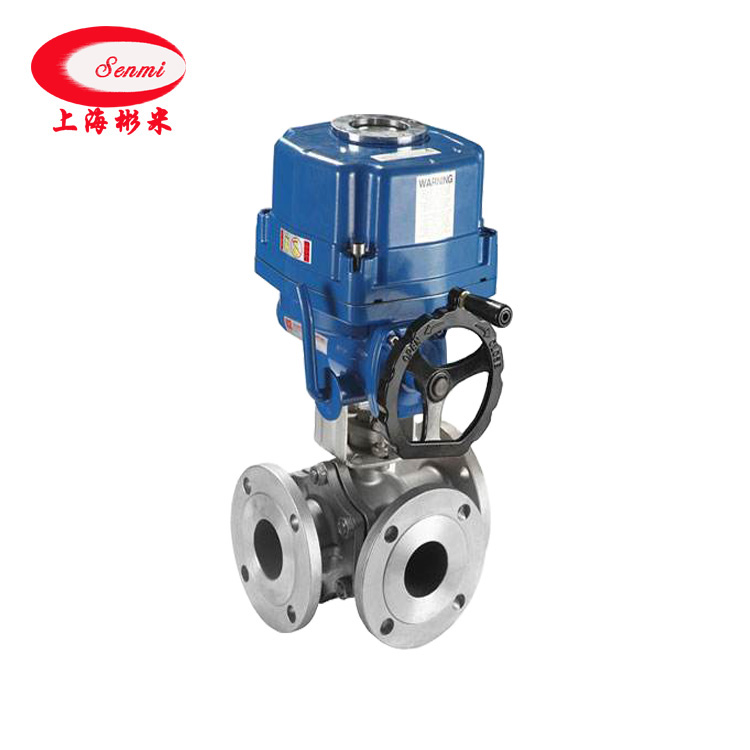

法兰电动三通球阀

SENMI阀门专业生产电动三通阀,蒸汽电动阀,电动三通调节阀,电动三通球阀,电动球阀,法兰电动球阀,所产电动三通阀,蒸汽电动阀,电动三通调节阀,电动三通球阀,电动球阀,法兰电动球阀质量上乘,价格合理,欢迎来电咨询!销售热线:18917369980

一、电动三通球阀结构特点及用途

1 、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

二、电动三通球阀试验压力单位：Mpa

公称压力 PN	常温大工作压力	壳体试验压力	气密封试验压力	高压密封试验压力
1 ．6	1 ．6	2 ．4	0 ．6	1 ．76
2 ．5	2 ．5	3 ．8	0 ．6	2 ．75
4 ．0	4 ．0	6 ．0	0 ．6	4 ．4
C1aSSl50	2 ．0	3 ．0	0 ．6	2 ．2

三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，彬米亦可根据用户要求采用四阀座结构。
三、电动三通球阀 执行标准

1 ．设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3．法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4．结构长度：JD-2002四、电动三通球阀试验压力单位：Mpa

四、电动三通球阀主要零件材料

阀体＼阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球体	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
阀座＼密封面	GB	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
	ASTM	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

五、电动三通球阀使用范围

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	聚四氟乙烯	≤150℃	水＼蒸汽
碳钢C型	对位聚苯	≤300℃	油晶等
铬镍钛钢P型	聚四氟乙烯	≤150℃	硝酸类
铬镍钛钢P型	对位聚苯	≤200℃
铬镍钼钛钢	聚四氟乙烯	≤150℃	醋酸类
铬镍钼钛钢	对位聚苯	≤200℃

六、电动三通球阀主要连接尺寸

公称压力 PN	公称通径 DN	尺寸(mm)
公称压力 PN	公称通径 DN	L	L0	D	K	d	Y	b	z-d	Hw	Hd
1 ．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	4-ф18	245	295
	80	320	160	200	160	135		20	8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	8-ф18	425	465
	150	510	255	285	240	2'0		24	8-ф23	450	505
	200	580	290	340	295	265		26	12-ф23	480	525
	250	670	335	405	355	320		30	12-ф25	530	565
	300	760	380	460	410	375		30	12-ф25	585	630
	350	850	425	520	470	435		34	16-ф25	625	675
	400	980	490	580	525	485		36	16-ф30	670	710
	450	1080	540	640	585	545		40	20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718		48	20-ф41	840	945
	700	1750	875	910	840	788		50	24-ф41	1050	1110
	800	1850	925	1025	950	898		52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998		54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110		56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325		58	32-ф54	1395	1450
2 ．5MPa	50	260	130	165	125	100		20	4-ф18	205	265
	65	320	160	185	145	120		22	8-ф18	245	295
	80	320	160	200	160	135		22	8-ф18	305	345
	100	370	185	230	190	160		24	8-ф23	340	420
	125	510	255	270	220	188		28	8-ф25	405	465
	150	510	255	300	250	218		30	8-ф25	450	505
	200	580	290	360	310	278		34	12-ф25	480	525
	250	670	335	425	370	332		36	12-ф30	530	565
	300	760	380 <, /P>	485&, lt;, BR>	430	390		40	16-ф30	585	630
	350	850	425	555	490	448		44	16-ф34	625	675
	400	980	490	620	550	505		48	16-ф34	670	710
	450	1080	540	670	600	555		50	20-ф34	705	770
	500	1220	610	730	660	610		52	20-ф41	765	825
	600	1360	680	845	770	718		56	20-041	840	945
	700	1750	875	960	875	815		60	24-ф48	1050	1110
	800	1850	925	1085	990	930		64	24-ф48	1125	1220
	900	2050	1025	1185	1090	1025		66	28-ф54	1260	1315
	1000	2150	1075	1320	1210	1140		68	28-ф58	1325	1385
	1200	2450	1225	1520	1420	1350		72	32-ф58	1395	1450
4．0MPa	50	260	130	165	125	100	88	20	8-ф18	245	285
	65	320	160	185	145	120	110	22	8-ф18	265	315
	80	320	160	200	160	135	121	22	8-ф18	320	365
	100	370	185	235	190	160	150	24	8-ф23	355	465
	125	510	255	270	220	188	176	28	8-ф25	425	495
	150	510	255	300	250	218	204	30	8-ф25	470	535
	200	580	290	375	320	282	260	38	12-ф30	480	565
	250	670	335	450	385	345	313	42	12-ф34	530	605
	300	760	380	515	450	408	364	46	16-ф34	585	675
	350	850	425	580	510	465	422	52	16-ф34	625	705
	400	980	490	660	585	535	474	58	16-ф41	670	745
	450	1080	540	685	610	560	524	60	20-ф41	705	795
	500	1220	610	755	670	612	576	62	20-ф48	765	855
	600	1360	680	890	795	730	678	62	20-ф54	840	985
C1aSS150	2"	260	130	152	120 ．5	92		16	伞φ19	205	265
	2 1/2"	320	160	178	139 ．5	105		18	4-ф19	245	295
	3"	320	160	190	152 ．5	127		19	4-ф19	305	345
	4"	370	185	229	190 ．5	157		24	8-ф19	340	420
	5"	510	255	254	216	186		24	8-ф22	425	465
	6"	510	255	279	241 ．5	216		26	8-ф22	450	505
	8"	580	290	343	298 ．5	270		29	8-ф22	530	525
	10"	670	335	406	362	324		31	12-ф25	630	565
	12"	760	380	483	432	381		32	12-ф25	680	630
	14"	850	425	533	476	413		35	12-ф29	625	675
	16"	980	490	597	540	470		37	16-ф29	670	710
	18"	1080	540	635	578	533		40	16-ф32	705	770
	20"	1220	610	699	635	584		43	20-ф32	765	825
	24"	1360	680	813	749 ．5	692		48	20 。ф35	840	945
	28"	1750	875	927	864	800		71	28-ф35	1050	1110
	32"	1850	925	1060	978	914		81	28-ф41	1125	1220
	36"	2050	1025	1168	1086	1022		90	32-ф41	1260	1315
	40"	2150	1075	1289	1200	1124		90	36-ф41	1325	1385
	48"	2450	1225	1511	1422	1359		108	44-ф41	1395	1450
