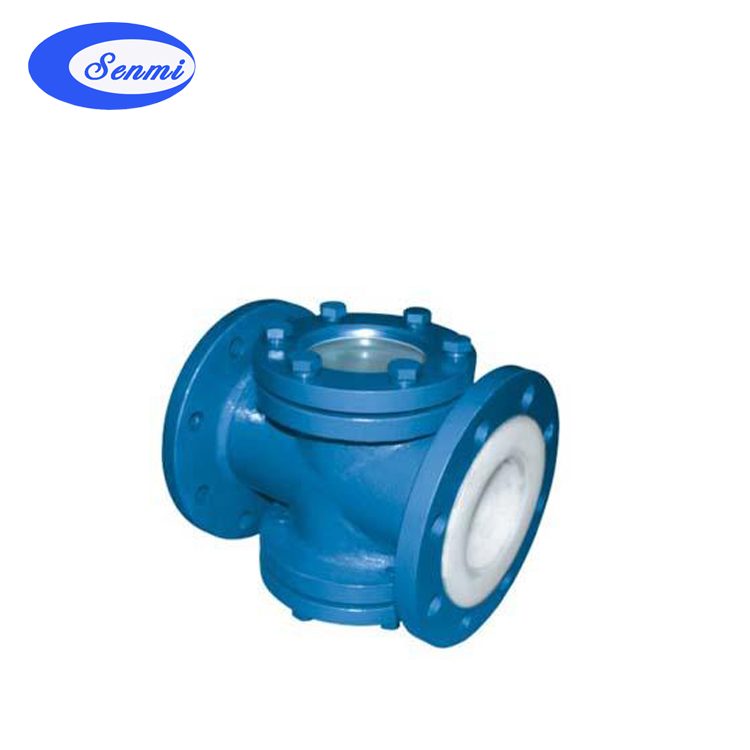

一、概述: FEP(F46)、PCTFE(F3)衬氟视镜适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、用途: 视镜广泛应用在石油、化工、医药、食品等工业生产装置的管道中，能有时观察管道中液体、气体、蒸汽、润滑油等介质流动情况，起到了监视生产、避免生产过程中事故发生的作用，是管道装置上不可缺少的附件。 设计特点： 石油、化工视镜采用钢衬氟塑料制造，视镜片采用钢化玻璃，可用于强腐蚀性管道中，工作温度可在-29℃—200℃之间使用。
二、视镜标记及标准图号：
标记
标准图号
重量(公斤)
视镜I Pg6
Dg50
JB593-64-1
2.3
带颈 视镜I Pg6
JB595-64-1
1.7
Dg80
JB593-64-2
3.5
JB595-64-2
3.3
Dg125
JB593-64-3
7.7
JB595-64-3
6.7
Dg150
JB593-64-4
9.1
JB595-64-4
8.6
视镜Ⅱ Pg6
JB593-64-5
带颈 视镜Ⅱ Pg6
JB595-64-5
JB593-64-6
JB595-64-6
JB593-64-7
JB595-64-7
JB593-64-8
JB595-64-8
视镜Ⅲ Pg6
JB594-64-1
带颈 衬里 视镜Ⅲ Pg6
1.8
JB594-64-2
3.6
JB594-64-3
7.8
7
JB594-64-4
9.3
9

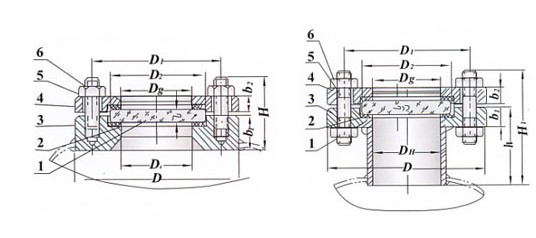

三、视镜明细表：
件名
名称
数量
材料
碳素钢Ⅰ
碳素钢Ⅱ
碳素钢Ⅲ
1
视镜玻璃
石棉橡胶板
2
衬??? 垫
A3F
3
接??? 缘
4
压 紧 环
5
双头螺杆
见尺寸表
6
螺?? 母

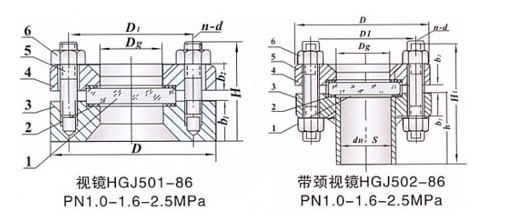

四、视镜、带颈视镜表尺寸及标准图图号(mm)：
公称 直径 Dg
公称 压力Pg Kgt/cm2(Mpa)
D
D1
b1
b2
bHxS
h
=H
=H1
50
10(0.98)
130
100
34/22
22
57×3.5
70
79
113
16(1.57)
34/24
24
116
25(2.45)
34/26
26
84
120
80
160
36/24
89×4
86
36/26
91
127
36/28
28
96
128
200
165
40/26
108×4
142
40/28
105
143
125
225
190
133×4
150
250
215
40/30
30
159×4.5
110
螺柱
重量 ㎏
标准图图号
数量N
直径D
碳素钢
不锈钢
Ⅰ
Ⅱ
M12
4.7/4.2
HGJ501/502-86
11
4.9/4.5
12
5.1/5.0
13
8
6.8/6.4
14
7.1/7.0
15
7.4/7.4
16
M16
12.0/10.9
17
12.5/11.6
18
14.7/13.6
19
17.6/17.4
10
20
