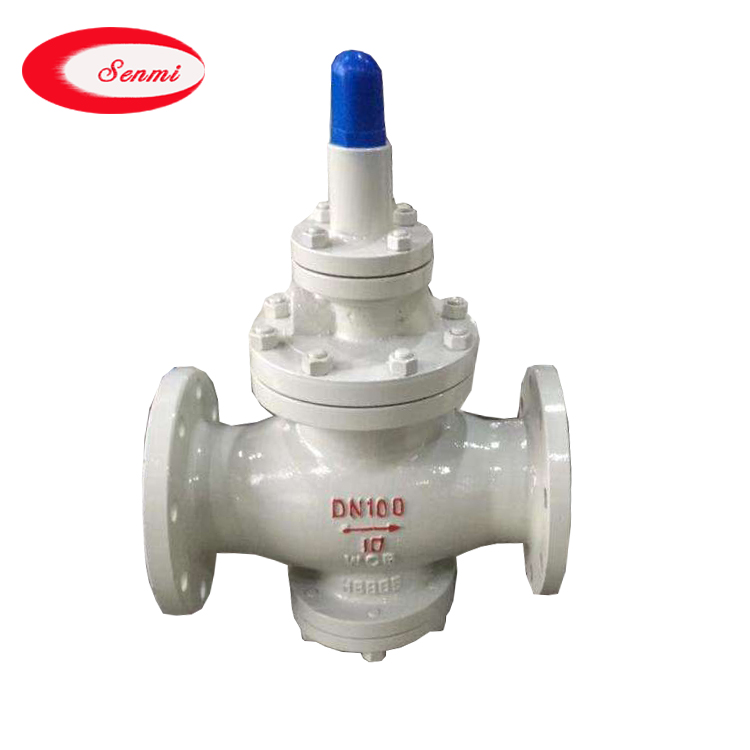

Y43H型蒸汽减压阀

Y43H蒸汽减压阀属于先导活塞式减压阀由主阀和导阀两部分组成.Y43H蒸汽减压阀主阀主要由阀座,主阀盘,活塞,弹簧等零件组成.导阀主要由阀座,阀瓣,膜片,弹簧,调节弹簧等零件组成。

Y43H蒸汽减压阀产品简介:
Y43H蒸汽减压阀属于先导活塞式减压阀由主阀和导阀两部分组成.Y43H蒸汽减压阀主阀主要由阀座,主阀盘,活塞,弹簧等零件组成.导阀主要由阀座,阀瓣,膜片,弹簧,调节弹簧等零件组成。Y43H蒸汽减压阀通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功,Y43H蒸汽减压阀主要用于蒸汽管路,起减压稳压作用.
Y43H蒸汽减压阀主要技术参数和性能指标:

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)＊	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
＊：壳体试验不包括膜片、顶盖

阀主要零件材料:

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn
