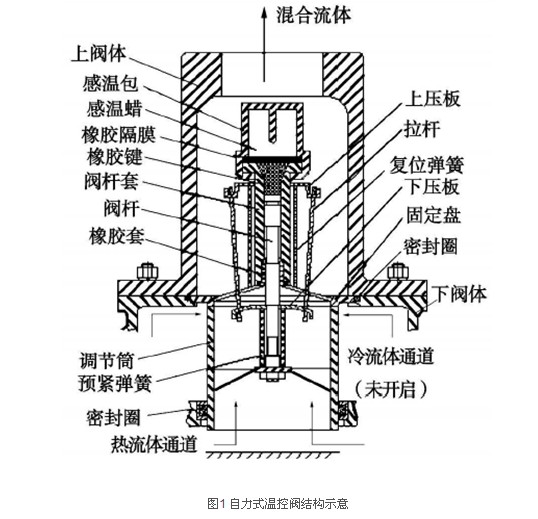

上海沃中自力式温控阀的结构如图1所示。感温包是核心部件，它既是流体的感温元件，又是阀门的驱动元件，由感温蜡与铜沫混合物组成，其中铜沫主要起导热作用，可使感温包内、外的热量快速传递及均匀分布。驱动力基于温度升高时蜡熔化的体积膨胀。感温蜡的体积变化被锥形橡胶键放大，并传给阀杆，改变调节筒的位移量，进而改变冷热流体的流量，直到达到预定温度。感温蜡与橡胶键之间设有一层橡胶隔膜，起隔离作用。

该自力式温控阀为三通阀，两进一出。热流体首先进入温控阀（此时冷流体通道还处于关闭状态），通过调节筒内腔流经感温包。当感温包感知热流体的温度高于设 定温度值时，其内填的感温蜡发生相变，体积膨胀，通过推动阀杆使调节筒产生位移，同时打开冷流体通道（热流体通道变小），于是冷流体流入温控阀，并与热流 体进行混合。冷、热流体混合后，还要经过一小段空腔才到达感温包，通过热交换温度达到一定值后，混合流体再经过感温包与温控阀出口之间的空腔室，终流出 温控阀。反之，当混合流体温度随着冷流体与热流体的混合而下降时，感温蜡体积收缩，在复位弹簧的作用下快速关小冷流体进口通道，开大热流体进口通道，保证 混合后的流体温度始格单元。

终维持在给定的温度值。由此可见，阀杆的位移是蜡质感温驱动元件温度的函数。温度变化使阀杆和调节筒不断运动，调节冷热流体的流量，实现对混合流体的温度控制。
