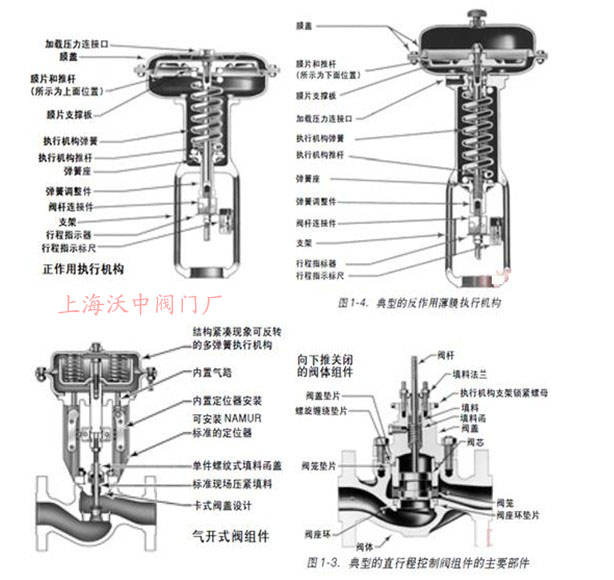

以下解说适用于配备薄膜或活塞执行机构的标准直行程调节阀(控制阀)的物理和工作特性。有些术语，尤其是那些与执行机构有关的术语，也适用于旋转式调节阀(控制阀)。尽管也包括其它通用术语，但是本手册提出的许多定义符合ISA 标准S75.05，调节阀(控制阀)术语。对于一些较复杂的术语，本手册也提供附加的解释。零部件名称标注在图1-3 至图1-6 上。接下来的独立章节定义旋转式调节阀(控制阀)的术语、调节阀(控制阀)的功能与特性术语、以及其它过程控制详细解说。

执行机构弹簧：包含在支架或执行机构膜盖里的一根或一组弹簧。它（们）向与膜片压力相反的方向移动执行机构推杆。

执行机构推杆：把执行机构连接到阀杆上并将运动（力）从执行机构传递给阀门的零件。

执行机构推杆加长轴：活塞执行机构推杆的加长部分，提供一种把活塞运动传递给阀门定位器的方法（图1-7）。

执行机构推力：执行机构提供的净力，用来对阀芯进行实际定位。

角形阀：一种阀门结构，它的一个口与阀杆或执行机构在同一直线上，另一个口则与阀杆成一垂直角度。（也可见直通阀。）

波纹管密封型阀盖：使用波纹管来防止截流元件连接杆周围泄漏的一种阀盖（图1-6）。

阀盖：阀门的包含填料函和阀杆密封并能对阀杆进行导向的部分。它为阀腔提供主要的开孔以安装内部零件，也可以是阀体的一个不可分割的部分。它把执行机构连接到阀体上。典型的阀盖与阀体是用螺栓连接的、用螺纹旋入的、用焊接连接的、用压力密封的、或者集成不可分隔的。（这个术语通常指的是阀盖及其包含的填料零件。更加准确地说，这一组零部件应该称为阀盖组件。）

阀盖组件：（通常称为阀盖，更加准确地称为阀盖组件）一个组件，包括阀杆可以在其中运动的零件以及防止阀杆周围泄漏的密封形式。它通常提供安装执行机构和装入填料组件的方法。

底法兰：一个封闭与阀盖开孔相对的阀体开孔的零件。它包括一个导向轴套或用来调节阀门的作用方式。

轴套：支持或导向移动零件如阀杆的装置。

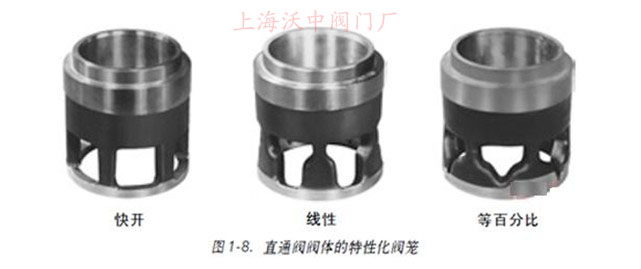

阀笼：阀内件的一个零件，它包容截流元件并能规定流量特性或提供座合表面。它也提供了稳定性、导向、平衡和对中性，而且有助于其它阀内件零件的组装。阀笼壁包含通常决定调节阀(控制阀)流量特性的开孔。各种各样的阀笼形式示于图1-8。

截流元件：阀门的可运动部件，它置于流体通道中，用来调节通过阀门的流量。

截流元件导向面：截流元件的一部分，它使得截流元件在阀笼、阀座环、阀盖、底法兰或以上任意两个零件里运动。

气缸：活塞执行机构的气室，活塞在其中运动（图1-7）。

气缸端盖密封：活塞执行机构气缸与支架的连接处的密封元件。

膜片：一个活动的把力传递给膜片支撑板和执行机构的压力响应元件。

薄膜执行机构：一个流体驱动的装置，在其中流体作用在一个活动的部件- 膜片上。

膜盖：包含上下两个部分的壳体，用来支撑膜片并建立一个或两个气压室。

膜片支撑板：与膜片同心的用来把力传递给执行机构推杆的板。

正作用执行机构：一种薄膜执行机构，它的推杆会随着膜片压力的增加而伸出来。

伸长型阀盖：一种阀盖，填料函与阀盖法兰之间的距离较长，用于高温或低温工况。

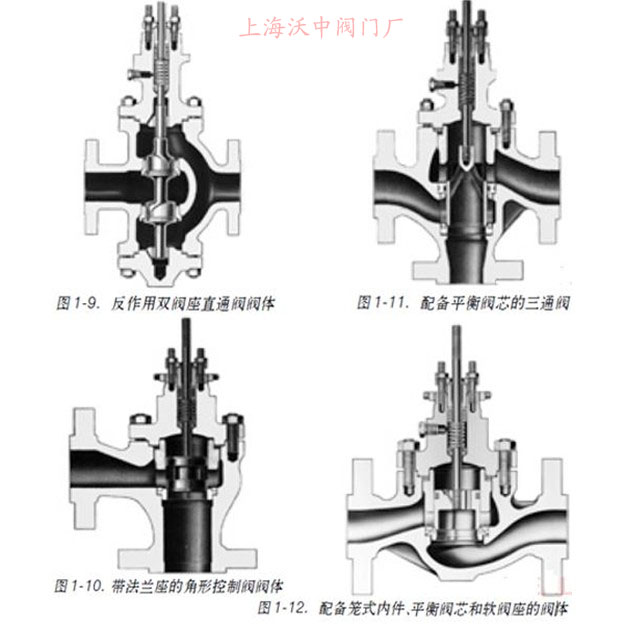

直通阀：一种阀门，带线性运动的截流元件，有单阀座或双阀座，它的阀体因为阀座区域有一个球形的内腔而与众不同。直通阀可以进一步分为：二通单阀座、二通双阀座（图1-9）、角形（图1-10）、三通（图1-11）、不平衡阀笼导向（图1-3）和平衡阀笼导向（图1-12）。

下阀体：包含阀门内部零件，有一个流道连接口的阀体壳体的一半部分。在分体式阀体结构里，阀座环通常被压在上阀体和下阀体之间。
